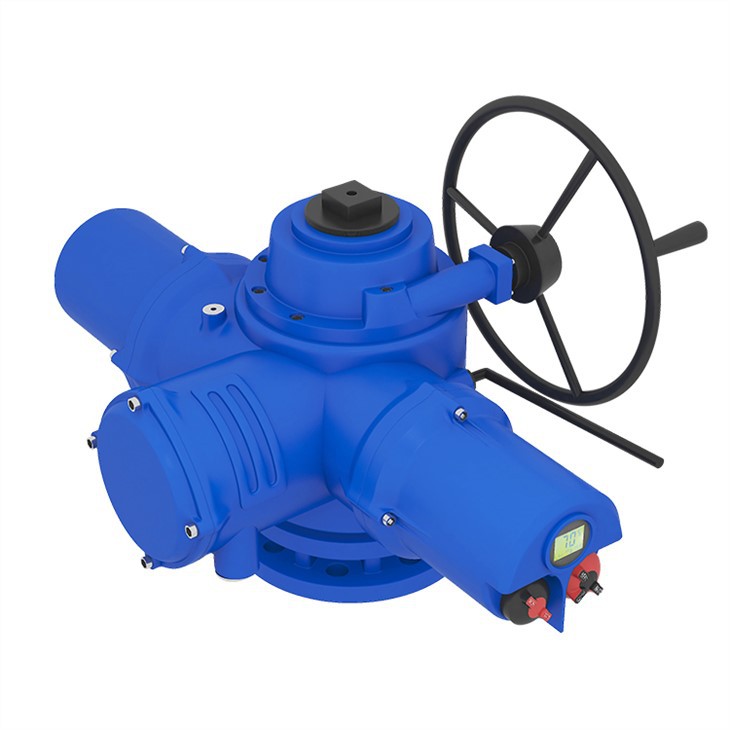

Mae cyfathrebu â'r system defnyddiwr yn bosibl trwy ychwanegu bwrdd cylched gyda dewis protocol a defnyddio cysylltiad bws maes cyfresol. Mae'r holl gyfathrebiadau (gorchmynion a negeseuon) rhwng yr actuator a'r system yn cael eu trosglwyddo dros yr un cebl pwrpasol. Ar hyn o bryd, cefnogir y protocolau cyfathrebu canlynol gan gynhyrchion DC.
1. actuator trydan math bws PROFIBUS
1) Heb ailadroddydd 1200m, gydag ailadroddydd hyd at 10km
2） Hyd at 32 actiwadydd fesul bws heb ailadroddydd, 247 actiwadydd fesul bws gydag ailadroddydd
3） Pellter cyfathrebu 1200m, amser sganio 700ms pan fydd 30 actiwadydd ar-lein
4) Cerrynt dolen 20 mA, 15 folt
5） Swyddogaeth stopio brys ESD
2. actuator trydan math bws MODBUS
1） Heb ailadroddydd 1200m, gydag ailadroddydd hyd at 10km
2） Heb ailadroddydd hyd at 32 actiwadydd fesul bws, gydag ailadroddydd hyd at 247 actiwadydd fesul bws
3） Pellter cyfathrebu 1200m, amser sganio 700ms pan fydd 30 actiwadydd ar-lein
4) Cerrynt dolen 20 mA, 15 folt
5） Swyddogaeth stopio brys ESD
6) Modd trosglwyddo: cyfradd baud RTU: 1.2K-115K
Actuator trydan math bws 3.HART
1） Cefnogi protocol HART fersiwn 6.0 a 7.0
2） Amlder cyfathrebu: 1200bits/eiliad
3） Cefnogi cyfathrebu pwynt-i-bwynt neu gyfathrebu aml-bwynt
Nodweddion Cynnyrch
1, Mae cylched gyrru mecanyddol, modur a rheolaeth y cynnyrch wedi'u hintegreiddio'n organig a'u dylunio gyda strwythur anymwthiol. Gellir addasu, gosod, graddnodi a gweithredu paramedrau amrywiol yr actuator heb agor y clawr diwedd trwy'r teclyn rheoli o bell isgoch llaw ac arddangosfa ddigidol y gwesteiwr.
2, Gyda swyddogaeth ailosod safle falf, pan fydd y system yn methu, gellir atal sefyllfa'r falf yn y sefyllfa a osodwyd ymlaen llaw.
3, cof CPU, data graddnodi set defnyddiwr, gellir storio pŵer i lawr am 20 mlynedd.
4, Mae teclyn rheoli o bell isgoch yn mabwysiadu sglodion IC arbennig a chod penodol, gwrth-ymyrraeth a dibynadwy, gellir defnyddio teclyn rheoli o bell isgoch â llaw fel gosodwr paramedr neu fel gweithredwr maes.
5, Mae swyddogaeth addasu parhaus a swyddogaeth rheoli newid ar gael.
6, Mae gan y gylched reoli actuator swyddogaeth hunan-gloi, hynny yw, os na ellir gweithredu'r actuator ar ôl 8 ~ 1 eiliad ar ôl derbyn y gorchymyn gweithredu pan fydd y falf reoli wedi'i jamio a sefyllfaoedd annisgwyl eraill, bydd y gylched reoli yn torri i ffwrdd yn awtomatig. cyflenwad pŵer i'r modur a bydd yr actuator yn mynd i mewn i'r cyflwr amddiffyn. Ynghyd â'r actuator dros switsh amddiffyn trorym, mae'n ffurfio amddiffyniad dwbl.
7, Mae'r actuator trydan bws maes deallus nid yn unig yn lleihau'r golled yn y broses trosi signal ac yn gwella'r gwrth-ymyrraeth oherwydd y dull trosglwyddo digidol, ond hefyd yn trosglwyddo'r signal o ansawdd uchel (sefydlog iawn a dibynadwy) a gall drin gwybodaeth fanwl iawn. . Mae defnyddio'r actuator gyda fieldbus yn lleihau llwyth gwaith nifer fawr o geblau a dyfeisiau pontio canolradd a gwifrau, felly mae hefyd yn lleihau gwallau dynol a methiannau system yn fawr.
8, Oherwydd bod gan y bws maes swyddogaeth gyfathrebu dwy ffordd, mae'r actuator mewn statws monitro ar-lein, a gellir gwireddu rhaglennu, gweithredu a diagnosis o bell. Gellir gwneud diagnosis a rhagfynegiad bai ar-lein hefyd, a gellir gweithredu cynnal a chadw statws, felly mae'n gyfleus iawn i'w ddefnyddio a'i gynnal.

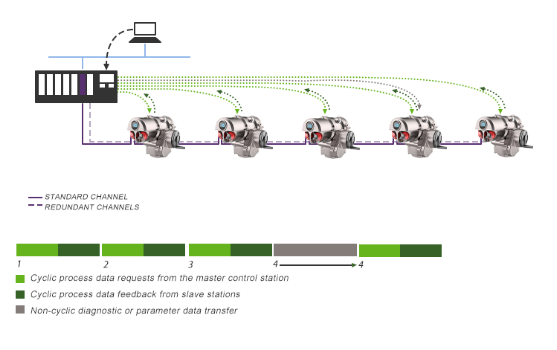

9, mae actuator bws maes Profibus-DP yn mabwysiadu dau gebl pâr troellog cysgodol gyda dyluniad segur. Mae'r ddwy wifren ym mhob cebl yn segur gyda'i gilydd i gyflawni gweithrediad sianel ddeuol. Os bydd un o'r llinellau yn methu - egwyl, cylched byr, sylfaen, ac ati, gall y system gychwyn y system amddiffyn mewn pryd! Sicrhau gweithrediad arferol y system gyfan.
10, mae Profibus-DP yn system gyfathrebu cost isel cyflym (haen gorfforol gan ddefnyddio trosglwyddiad RS485, cyfradd gyfathrebu hyd at 12Mbit), dim ond dau gebl pâr troellog sydd eu hangen, sy'n lleihau nifer fawr o geblau signal a'r cebl cyfatebol. cafnau, pontydd, cypyrddau dosbarthu a chaledwedd arall, gan leihau cost y prosiect, ac i hwyluso gwifrau ar y safle. Yn ôl y prosiect mae angen cynyddu'r actuator trydan a chyfarpar rheoli maes, nid oes angen ychwanegu ceblau newydd, gellir eu cysylltu â'r cebl gwreiddiol, nid yn unig yn arbed buddsoddiad, ond hefyd yn lleihau llwyth gwaith dylunio a gosod.
1. Pan fydd yr actuator trydan wedi'i gysylltu â system rheoli bysiau Profibus-DP, dim ond y bws a'r llinell bŵer sydd angen eu cysylltu, ac nid yw gweddill y terfynellau wedi'u gwifrau.
2. Mae'r holl dablau paramedr wedi'u haddasu a'u gosod yn unol ag amodau technegol y ffatri pan fydd yr actuator trydan bws deallus yn gadael y ffatri, felly nid oes angen i ddefnyddwyr addasu a gosod eto. Os oes angen i chi wirio a yw'r actuator ei hun yn normal cyn cysylltu â'r system rheoli bysiau, gallwch wirio'r gwifrau yn ôl y diagram gwifrau uchod.
3. Mae swyddogaethau eraill a larymau diagnostig y actuator trydan gyda rhyngwyneb bws yn cael eu trosglwyddo o'r addasydd a modiwl I/O i'r cyfrifiadur uchaf ar y bws.
Protocolau cyfathrebu Modbus
Mae Modbus yn brotocol cyfathrebu cyfresol a gyhoeddwyd gan Modicon (Schneider Electric bellach) ym 1979 ar gyfer cyfathrebu gan ddefnyddio rheolwyr rhesymeg rhaglenadwy (PLCs). Mae Modbus wedi dod yn safon diwydiant (De facto) ar gyfer protocolau cyfathrebu mewn diwydiant ac mae bellach yn ddull cyffredin o gysylltiad rhwng electroneg ddiwydiannol.
Mae Modbus yn caniatáu i ddyfeisiau lluosog (tua 240) gael eu cysylltu ar yr un rhwydwaith i gyfathrebu, er enghraifft, dyfais sy'n mesur tymheredd a lleithder ac yn anfon y canlyniadau i gyfrifiadur. Mewn system rheoli caffael a monitro data (SCADA), defnyddir Modbus yn aml i gysylltu cyfrifiadur monitro â system rheoli terfynell bell (RTU).
Protocolau cyfathrebu HART
Mae protocol cyfathrebu HART yn mabwysiadu egwyddor Bysellu Shift Amlder (FSK), sy'n seiliedig ar safon gyfathrebu Bell 202, ac mae'r signal digidol yn cael ei gynrychioli gan ddau amledd: mae 1200Hz yn cynrychioli rhesymeg "1" ac mae 2200Hz yn cynrychioli rhesymeg "0" . Gan fod cydran gyfartalog y signal amledd yn sero yn ystod cyfathrebu, ni fydd yn effeithio ar drosglwyddiad y signal analog, felly gellir gosod ton sin y ddau amledd hyn ar y signal analog DC4-20mA a'i drosglwyddo yn y yr un amser. Yn y modd hwn, nid yn unig y gellir defnyddio'r signal analog DC4-20mA, ond hefyd gellir defnyddio'r un cebl i wireddu trosglwyddiad aml-wybodaeth deugyfeiriadol â signalau digidol, a thrwy hynny gael swyddogaethau megis addasu'r amrediad, lleihau amser. , paramedrau PID, ac ati, a all wella ansawdd gweithrediad ac effeithlonrwydd rheoli'r system.
Profibus
Mae PROFIBUS, sef safon bws maes rhyngwladol, agored, gwneuthurwr-annibynnol, yn cynnig dewis o gyflymderau trawsyrru o 9.6 kbaud i 12 Mbaud a dylid gosod pob dyfais sy'n gysylltiedig â'r bws i'r un cyflymder pan fydd y system fysiau'n cychwyn. Mae PROFIBUS yn dechnoleg bws maes ar gyfer monitro a rheoli awtomeiddio ffatrïoedd a chyfathrebu a rheoli data ar lefel dyfeisiau maes ar lefel planhigion. Gall wireddu rheolaeth ddigidol ddatganoledig a rhwydwaith cyfathrebu maes o lefel offer maes i fonitro lefel llawr siop, a thrwy hynny ddarparu ateb ymarferol i wireddu awtomeiddio ffatri cynhwysfawr a chudd-wybodaeth offer maes.
Bws Maes Sylfaen

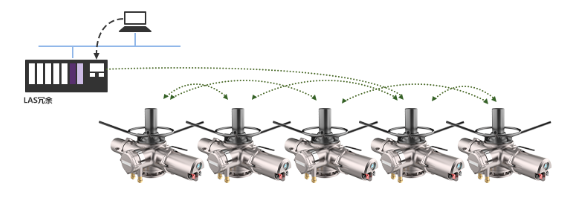

Mae Foundation Fieldbus yn seiliedig ar fodel rhyng-gysylltiad system agored ISO/OSI, gan gymryd ei haen ffisegol, haen cyswllt data, a haen y cymhwysiad fel haenau cyfatebol model cyfathrebu FF, ac ychwanegu haen defnyddiwr at haen y cais. Mae'r haen defnyddiwr yn diffinio rheolau unedig ar gyfer mynediad at wybodaeth, yn bennaf ar gyfer anghenion cymwysiadau mesur a rheoli awtomeiddio, ac yn defnyddio iaith disgrifio dyfais i nodi set gyffredin o flociau swyddogaethol.
