Actuator Trydan

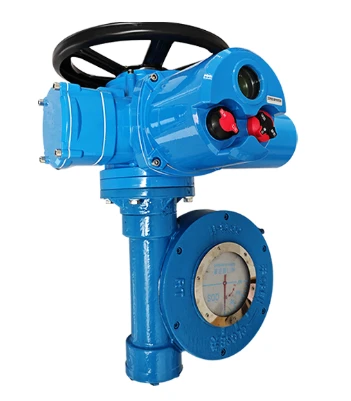

Mae actiwadydd falf trydan DQ yn cynnwys actiwadydd falf trydan aml-dro cam cyntaf a blwch gêr arosodedig ail gam. Mae ganddo strwythur cryno, perfformiad dibynadwy, addasiad cyfleus a phwyntiau dal eraill. Mae'r mynegai perfformiad yn cyrraedd y safon GB/T24923-2010.
Defnyddir y gyfres hon o actuators falf trydan ar gyfer falfiau gyda rhan-dro o'r ddisg falf, megis falfiau pêl, falfiau glöyn byw, damperi, ac ati Mae'n ddyfais gyrru anhepgor i'r falf gyflawni rheolaeth bell, rheolaeth ganolog a rheolaeth awtomatig . Mae'n uned bwysig wrth reoli cyfresi piblinellau diwydiannol ac fe'i defnyddir yn helaeth mewn gorsafoedd pŵer, petrolewm, diwydiant cemegol, meteleg a diwydiannau eraill.
1. Cyflenwad pŵer: tri cham pedair gwifren, 380V, 50Hz (gall gorchmynion arbennig fod yn 415V, 660V, ac ati, gall amlder fod yn 60Hz)
2. Amgylchedd gwaith: (Os yw'n atal ffrwydrad, cyfeiriwch at gyfarwyddiadau'r actuator trydan lefel gyntaf)
2.1 Tymheredd amgylchynol: -20C-60C 2.2 Lleithder cymharol amgylchynol: Llai na neu'n hafal i 90% (ar 25C)
2.3 Nid yw'r amgylchedd gwaith yn cynnwys cyfryngau cyrydol, fflamadwy a ffrwydrol;
2.4 Lefel amddiffyn IP67
3. System waith amser byr, yr amser yw 10 munud;
strwythur cynnyrch
1. llyngyr
2. Crafanc
3. fflans
4. gêr llyngyr
5. Corff
6. Cau ymosodwr
7. Cnau cloi
8. Agoriad ymosodwr
9. Cnau cap
10. gasged
11. siafft allbwn
12. Gorchudd
13. Dangosydd
Modur arbennig
Y modur ar gyfer rheoleiddio falf yw elfen yrru'r actuator trydan, ac mae ei ofynion nodweddiadol yn wahanol i ofynion moduron cyffredinol. Oherwydd bod yr actuator yn gweithio'n aml ac yn aml yn y cyflwr gweithio cychwynnol, mae'n ofynnol i'r modur fod â nodweddion trorym cychwyn uchel, momentyn bach o syrthni a cherrynt cychwyn isel, fel na fydd cynnydd tymheredd y modur yn rhy uchel pan fydd y modur yn cael ei gychwyn yn aml, ac mae digon o trorym i wneud i'r actuator trydan symud o statig i weithredu.
Blwch gêr a mecanwaith newid â llaw
Mae'r rgearbox yn trosi pŵer allbwn y modur trorym isel cyflym yn bŵer siafft allbwn yr actuator torque cyflymder isel. Mae'r switsh â llaw yn lled-awtomatig, hynny yw, pan fydd â llaw, symudwch ef i gyfeiriad y saeth ar handlen y switsh, a bydd yn ailosod yn awtomatig pan fydd yn drydan.
Mecanwaith rheoli strôc, mecanwaith rheoli torque, mecanwaith agor
Swyddogaeth y mecanwaith rheoli teithio yw cyfyngu ar y sefyllfa terfyn trydanol. Mae'r mecanwaith rheoli torque yn fecanwaith amddiffyn sydd wedi'i gynllunio i amddiffyn yr actuator a'r falf. Defnyddir y mecanwaith agor i nodi cyfeiriad agor a chau a lleoliad y falf.
egwyddor gweithio
Yr actuator trydan rheoleiddio yw prif ran weithredol y system rheoli awtomatig. Mae'n cael ei bweru gan gyflenwad pŵer AC tri cham neu un cam, yn derbyn signalau safonol (gan gynnwys meintiau analog a digidol), ac yn trosi'r signal hwn yn ddadleoliad mecanyddol cyfatebol neu ongl i weithredu'r mecanwaith rheoleiddio i gwblhau'r dasg addasu awtomatig. Pan fydd yr actiwadydd trydan rheoleiddio yn y cyflwr awtomatig, mae modiwl rheoli digidol MCU ar yr actiwadydd yn derbyn y signal analog safonol (4 ~ 20mA, DC) o'r system reoli awtomatig, ac yn ei gymharu â'r signal analog safonol (4 ~ 20mA, DC) o'r trosglwyddydd sefyllfa falf ar yr actuator trydan. Os yw'r gwahaniaeth rhwng y ddau yn fwy na'r parth marw a osodwyd yn unol â gofynion y defnyddiwr, mae modiwl rheoli digidol MCU yn anfon signal rheoli i yrru'r actuator trydan rheoleiddio i redeg i'r cyfeiriad o leihau'r gwyriad rhwng y ddau, hyd nes y gwyriad rhwng mae'r ddau yn llai na neu'n hafal i'r parth marw a osodwyd gan yr actuator trydan, mae modiwl rheoli digidol MCU yn anfon signal rheoli i atal yr actuator trydan. Pan fo'r actuator trydan rheoleiddio yn y cyflwr gweithredu â llaw trydan, gellir gweithredu'r actuator trydan trwy fotwm loncian mewnol yr actuator.
addasiad
Gan fod angen cydosod yr actuator hwn gyda'r falf, rhaid addasu'r mecanwaith strôc, mecanwaith torque a mecanwaith dangosydd agoriadol yr actuator trydan cyn ei weithredu ar ôl y cynulliad. Os yw safleoedd cwbl agored a chaeedig y falf yn cael eu rheoli gan y mecanwaith strôc, nid oes angen addasu'r mecanwaith torque. Os yw safle cwbl gaeedig y falf yn cael ei reoli gan fecanwaith y torque neu os yw'r safleoedd cwbl agored a chaeedig yn cael eu rheoli gan derfynau mecanyddol, rhaid ail-addasu'r mecanwaith torque. 1. Os yw safleoedd cwbl agored a chaeedig y falf yn cael eu rheoli gan y mecanwaith strôc neu'r mecanwaith torque, rhaid llacio'r terfyn mecanyddol cyn addasu'r strôc neu'r torque. 2. Os yw safleoedd y falf yn gwbl agored ac wedi'u cau'n llawn yn cael eu rheoli gan y terfyn mecanyddol a bod y mecanwaith torque yn anfon signal, mae'r dull addasu fel a ganlyn: Gweithredwch yr actuator trydan â llaw i roi'r falf yn y sefyllfa a bennwyd ymlaen llaw; Addaswch y terfyn mecanyddol cyfatebol fel ei fod yn taro'r siafft allbwn yn unig, a thynhau'r cnau cloi a chnau cap y pin ymosodwr; Addaswch y mecanwaith torque a chynyddwch y gwerth torque allbwn yn raddol nes y gellir troi'r falf yn ei le.
ceisiadau
