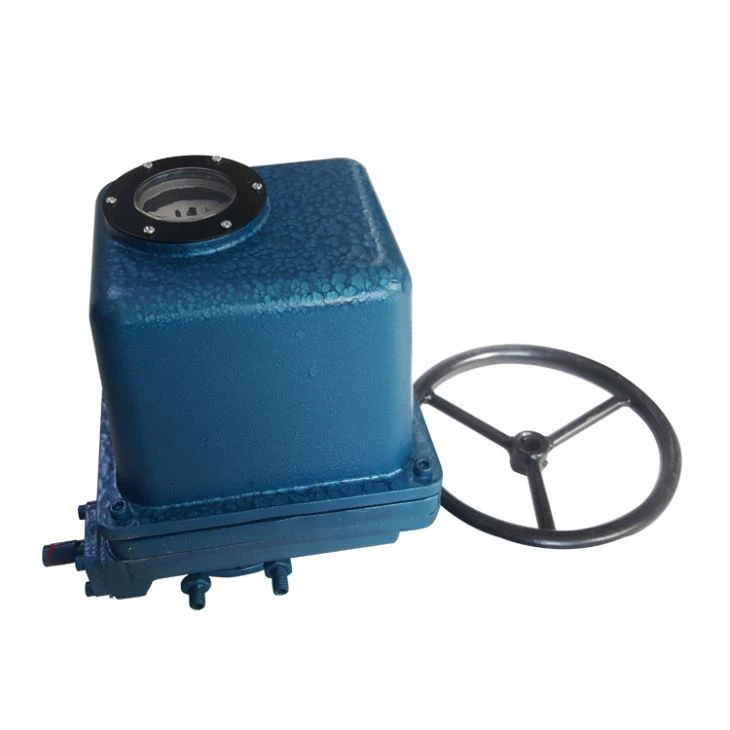

Data Allbwn
Model | Torque allbwn | Cyflymder allbwn | 380V / 3Ph / 50HZ | Cyflymder allbwn | Max-dia. o goesyn | Mae olwyn llaw yn troi | Pwysau | |||
Pŵer modur | Cyfredol wedi'i raddio | Pŵer modur | Cyfredol wedi'i raddio | |||||||
Nm | R / min | Sec / 90 ° | W | A | W | A | mm | Kg | ||
LQA1 | 50 | 0.6 | 25 | 30 | 0.4 | 30 | 1 | 20 | 73 | 17 |
50 | 1 | 15 | 30 | 1 | ||||||
50 | 2 | 7.5 | 60 | 1.8 | ||||||
100 | 0.6 | 25 | 30 | 1 | ||||||
100 | 1 | 15 | 60 | 1.8 | ||||||
100 | 2 | 7.5 | 60 | 0.8 | 90 | 2.1 | ||||
200 | 0.6 | 25 | 60 | 1.8 | ||||||
200 | 1 | 15 | 90 | 2.1 | ||||||
LQA1 | 400 | 1 | 15 | 90 | 0.95 | 180 | 3.2 | 35 | 64 | 35 |
400 | 2 | 7.5 | 180 | 1.7 | - | - | ||||
800 | 0.5 | 30 | 90 | 0.95 | 180 | 3.2 | ||||
800 | 1 | 15 | 180 | 1.7 | - | - | ||||
Nodyn1: Y torque allbwn yw'r torque gosod yn y ffatri. Bydd torque stondin yn 1.1 to1.5 gwaith y gwerth hwn ar unwaith.
Nodyn2: Cyflymder allbwn yw cyflymder rhedeg y llawes yrru. Y gwerth yw data 380VAC / 3 cam / 50Hz. Os oes angen cyflymder arbennig, cysylltwch â ni.
Disgrifiad o'r fanyleb
Safon | Opsiynau | |
Safon perfformio | GB / T24923 Manylebau technegol fersiwn sylfaenol | |
Gradd y diogelwch | IP54 (GB4028) | |
Tymheredd amgylchynol | -20 ~ + 60 ° C | |
Cyflenwad pŵer | 380VAC / 3 Cam / 50Hz | 220VAC / 1 Cam / 50Hz |
Modur | Dosbarth math S2 wedi'i inswleiddio yn Nosbarth F | |
Ystod deithio | 90 ° ± 10 ° | |
Newid terfyn | Dau switsh mewn cyfeiriad agored / agos yn y drefn honno, 250VAC 16A | |
Newid torque | Un newid mewn cyfeiriad agored / agos yn y drefn honno, 25OVAC 16A | Dau switsh mewn cyfeiriad agored / agos yn y drefn honno, 250VAC 16A |
Gweithrediad llaw | Sifft awtomatig â llaw / auto | |
Dangosiad Sefyllfa | Mae dangosydd safle mecanyddol yn cadw mewn cymhariaeth â'r llawes yrru | |
Trosglwyddydd Safle | Pweriometer o 560 ohm | VPT2: Trosglwyddydd sefyllfa system ddwy wifren |
VPT4: Trosglwyddydd sefyllfa system pedair gwifren | ||
Stopiau Mecanyddol | Un bollt mecanyddol y gellir ei addasu yn agor / cau | |
Iawn | 00 # iro saim |
Model a manyleb
Sylwer: Os oes angen yr opsiynau, dywedwch wrthym pan fyddwn yn archebu
Dimensiwn cyffredinol a mowntio
Dimensiwn mowntio | Model | Torque allbwn Nm | ΦA | ΦB | C | ΦD (H9) | E | F | H | h1 |
LQA1 | 50 | 77 | 57 | M6 | 12.7 | 3 | 14.1 | 38 | 1 | |
100 | 92 | 70 | M10 | 15.9 | 5 | 18.2 | 38 | 1 | ||
200 | 92 | 70 | M10 | 19 | 5 | 21.3 | 38 | 1 | ||
LQA2 | 400 | 115 | 89 | M12 | 22.2 | 5 | 24.5 | 52 | 1 | |
800 | 140 | 108 | M12 | 31.7 | 8 | 35.0 | 52 | 1 |
Dimensiwn Cyffredinol | Model | I | J | K | L | M | N | ΦP | Q | R | S | T | G |
LQA1 | 191 | 160 | 59 | 67 | 67 | 67.5 | 120 | 65 | 70 | 154 | 255 | G3 / 4 " | |
LQA2 | 240 | 198 | 80 | 95 | 95 | 100 | 320 | 85 | 96 | 171 | 302 | G1 " |
Diagram Gwifrau
Mae'r diagram gwifrau sylfaenol yn cyfeirio at y lluniad cywir. Os oes angen gwifrau eraill, cysylltwch â ni.
Cyflwyniad
1. Dangosir y gwifrau mewnol ar ochr dde'r llinell doredig neu y tu mewn i'r llinell wedi'i thorri.
2. Mae switshis terfyn yn y diagram yn dangos bod y falf yn y safle canolradd.Mae switshis torch yn dangos nad yw'r falf dros y torque.
KXK | Newid terfyn agored |
GXK | Cau'r switsh terfyn |
KZK | Newid torque agored |
GZK | Newid torque agos |
U | Potensial |
THR | Gwresogydd gofod |
