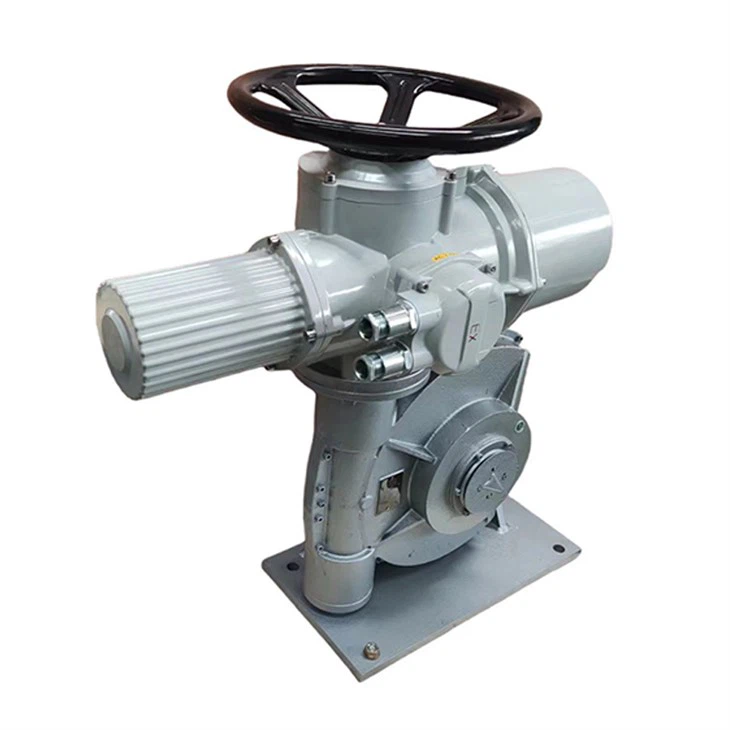

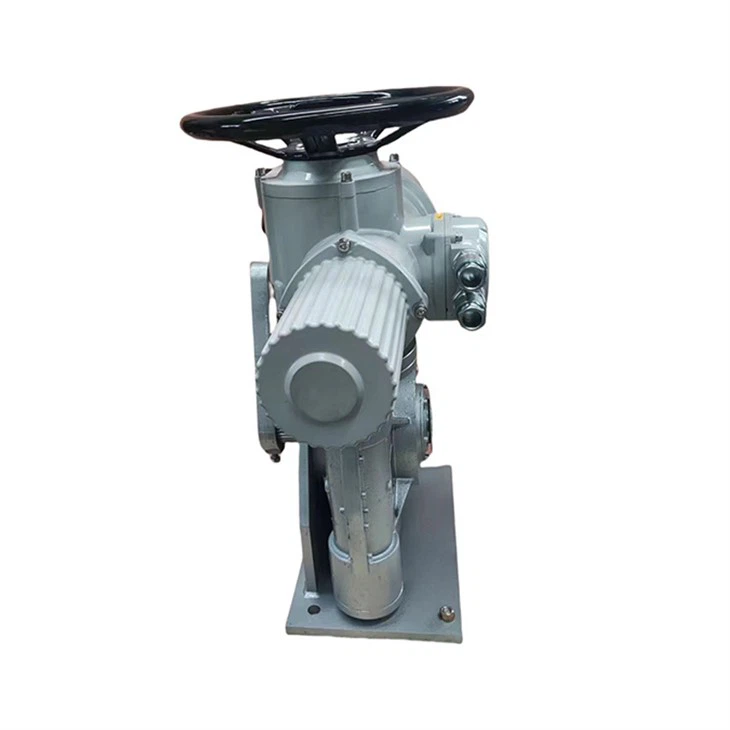

Actuator Trydan
Cyfansoddiad cynnyrch
Modur arbennig
Y modur ar gyfer rheoleiddio falf yw elfen yrru'r actuator trydan, ac mae ei ofynion nodweddiadol yn wahanol i ofynion moduron cyffredinol. Oherwydd bod yr actuator yn gweithio'n aml ac yn aml yn y cyflwr gweithio cychwynnol, mae'n ofynnol i'r modur fod â nodweddion trorym cychwyn uchel, momentyn bach o syrthni a cherrynt cychwyn isel, fel na fydd cynnydd tymheredd y modur yn rhy uchel pan fydd y modur yn cael ei gychwyn yn aml, ac mae digon o trorym i wneud i'r actuator trydan symud o statig i weithredu.
Blwch gêr a mecanwaith newid â llaw
Mae'r blwch gêr yn trosi pŵer allbwn y modur trorym isel cyflym yn bŵer siafft allbwn yr actiwadydd torque cyflym, cyflym. Mae'r switsh â llaw yn lled-awtomatig, hynny yw, pan fydd â llaw, symudwch ef i gyfeiriad y saeth ar handlen y switsh, a bydd yn ailosod yn awtomatig pan fydd yn drydan.
Mecanwaith rheoli strôc, mecanwaith rheoli torque, mecanwaith agor
Swyddogaeth y mecanwaith rheoli teithio yw cyfyngu ar y sefyllfa terfyn trydanol. Mae'r mecanwaith rheoli torque yn fecanwaith amddiffyn sydd wedi'i gynllunio i amddiffyn yr actuator a'r falf. Defnyddir y mecanwaith agor i nodi cyfeiriad agor a chau a lleoliad y falf.
Egwyddor gweithio

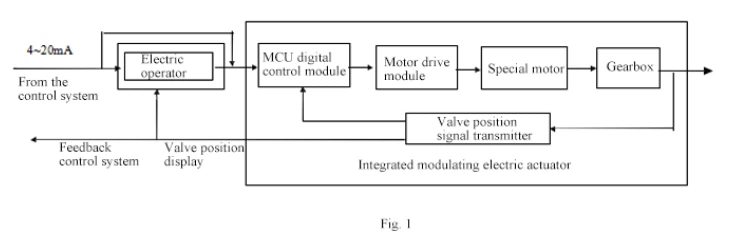

Yr actuator trydan modiwleiddio yw prif ran weithredol y system rheoli awtomatig. Mae'n cael ei bweru gan gyflenwad pŵer AC tri cham neu un cam, yn derbyn signalau safonol (gan gynnwys analog a digidol), ac yn trosi'r signal hwn yn ddadleoliad mecanyddol cyfatebol neu ongl i weithredu'r mecanwaith rheoleiddio i gwblhau'r dasg addasu awtomatig. Dangosir y diagram o'r system actuator trydan modiwleiddio yn Ffigur 1. Pan fydd yr actiwadydd trydan modiwleiddio yn y cyflwr awtomatig, mae modiwl rheoli digidol MCU ar yr actiwadydd yn derbyn y signal analog safonol (4 ~ 20mA, DC) o'r system reoli awtomatig , ac yn ei gymharu â'r signal analog safonol (4 ~ 20mA, DC) o'r trosglwyddydd safle falf ar yr actuator trydan. Os yw'r gwahaniaeth rhwng y ddau yn fwy na'r parth marw a osodwyd yn unol â gofynion y defnyddiwr, mae modiwl rheoli digidol MCU yn anfon signal rheoli i yrru'r actuator trydan modiwleiddio i redeg i'r cyfeiriad o leihau'r gwyriad rhwng y ddau, hyd nes y gwyriad rhwng mae'r ddau yn llai na neu'n hafal i'r parth marw a osodwyd gan yr actuator trydan, mae modiwl rheoli digidol MCU yn anfon signal rheoli i atal yr actuator trydan. Pan fo'r actuator trydan modiwleiddio yn y cyflwr gweithredu â llaw trydan, gellir gweithredu'r actuator trydan trwy fotwm jog mewnol yr actuator.

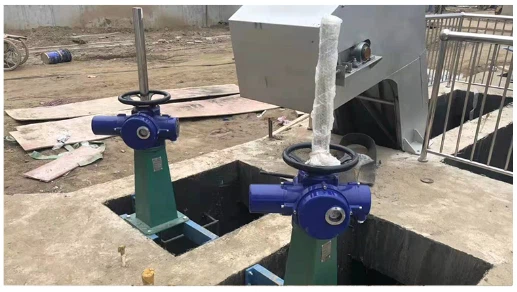

Ceisiadau
