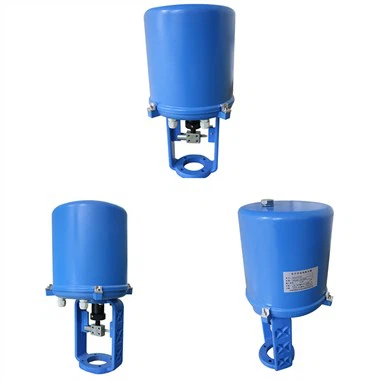

Actuator Trydan a Weithredir Modur tro llinol

Actuator Trydan tro llinellol

Nodweddion Amlwg

1 Gellir gosod y strôc addasu yn fympwyol o fewn ystod strôc lawn y peiriannau falf, gan gynnwys cyfeiriad agor a chau falf;

2 Gellir addasu'r cyflymder yn fympwyol o fewn 20%-100% o ystod cyflymder caniataol yr actuator;

3 Gellir cyfuno signal mewnbwn a signal adborth yn fympwyol, er enghraifft: mewnbwn 4-20mA feedback M-BUS neu 0-10V;

4 Yn darparu 3 lefel o wthio yn ddewisol;

5 Darperir gosodiadau gwrth-jamio ar gyfer amodau gwaith arbennig, megis amodau gwaith cyfrwng tar;

6 Darparu gosodiad olrhain gwres, y gellir ei droi ymlaen pan fydd y tymheredd yn is na -20 gradd i gadw'r modur a'r bwrdd cylched ar dymheredd penodol;

7. Mae swyddogaeth iawndal sero yn ddewisol.

Strôc: 100mm (gellir addasu mwy na 100 o strôc)

Foltedd gweithio: AC380\AC220\AC24\DC24 Gellir addasu folteddau eraill

Cyflymder rhedeg: 20%-100% Pŵer y gellir ei addasu: 60W

Dewis byrdwn: Darperir tri dull byrdwn i ddefnyddwyr eu dewis. Mae modd byrdwn 2 yn fyrdwn safonol, mae'r modd byrdwn tua 10% yn llai, ac mae modd byrdwn 3 tua 10% yn fwy.

Signal rheoli/adborth: {{0}}mA, 0-10V, MODUS, gwerth switsh (mae signal adborth diffyg adborth lleoliad switsh falf yn ddewisol) gall signalau rheoli ac adborth hefyd fod yn wahanol fathau o signalau Rheoli cywirdeb: ±0.05%, 0-10signal V 1%

Swyddogaeth ailosod: Safle dal pŵer i ffwrdd ac oddi ar y signal (mae ailosod oddi ar y signal yn ddewisol)

Nodweddion addasu: llinol (cymhareb gyfartal yn ddewisol)

Graddnodi Strôc: Darperir dau ddull o raddnodi awtomatig a graddnodi â llaw. Gellir ei raddnodi'n awtomatig pan osodir y terfyn mecanyddol, Yn ystod graddnodi â llaw, gellir ei osod o fewn ystod lawn y terfyn mecanyddol.

Arddangos statws: modd rheoli, modd gwthiad, safle sero, paramedrau gweithredu, signal i ffwrdd, gorlif y signal a gorfoltedd, ac ati. Tymheredd amgylchynol: -20-50 gradd (mae tymereddau eraill yn ddewisol)

Dosbarth amddiffyn: IP65 (IP67 dewisol) Sefyllfa addasu: sefyllfa falf arwydd mecanyddol, arddangosiad arddangos

Swyddogaeth llaw: dim angen newid, gweithrediad uniongyrchol yr olwyn law fecanyddol pan fydd y pŵer i ffwrdd, a gweithrediad botwm pan fydd y pŵer ymlaen. Larwm nam: signal larwm bai cynhwysfawr, arwydd larwm golau dangosydd.

Diogelu trorym: Wedi'i wireddu trwy reoli pŵer allbwn y modur, heb ddefnyddio switshis i leihau'r gyfradd fethiant.

Swyddogaeth rheoli o bell: teclyn rheoli o bell isgoch (dewisol)

Rhyngwyneb trydanol: Mae cyfluniad safonol yn addas ar gyfer rhyngwynebau cebl 2 8-12mm, gellir addasu rhyngwynebau eraill, a gellir darparu 3 rhyngwyneb.

Camau Gosod a Dadfygio

1 Caewch yr actuator i'r falf;

2 Gwifrau

2.1 Cyflenwad pŵer: Mae DC24V----L1 wedi'i gysylltu â'r polyn positif, mae L2 wedi'i gysylltu â'r polyn negyddol; AC24V----L1\L2 waeth beth fo'r polaredd; AC220V---L1\L2 waeth beth fo'r polaredd; Mae AC380---L1\L2 yn y drefn honno wedi'u cysylltu ag unrhyw ddwy wifren fyw.

2.2 Cynhwysedd cyswllt signal adborth a larwm nam ar y falf safle agored \ lleoliad clos y falf: DC24V/2A, AC250V/2A; Mae angen nodi signalau rheoli falf agored a falf cau cyn archebu os defnyddir signalau gweithredol.

2.3 Dylid cyfeirio signal cyflenwad pŵer a rheolaeth y rhan wifrau ar wahân er mwyn osgoi ymyrraeth â'r signal.

3 Arddangos rhyngwyneb

4 golau LED

Mae'r actuator yn darparu cyfanswm o 6 lliw o oleuadau dangosydd LED, ac mae'r lliwiau o'r chwith i'r dde yn oren, glas, gwyn, coch, gwyrdd a melyn. yn: Y golau oren yw'r golau dangosydd larwm gyrru, pan fydd y cyflenwad pŵer undervoltage neu overvoltage yn digwydd, bydd y golau yn fflachio, fel arall bydd i ffwrdd; Y golau glas yw'r golau dangosydd pŵer modur; Y golau gwyn yw golau dangosydd pŵer yr actuator; Y golau coch yw'r golau dangosydd cwbl gaeedig, sydd ymlaen pan fydd y falf wedi'i gau'n llawn neu pan fydd y falf yn agor; Y golau gwyrdd yw'r golau dangosydd cwbl agored, sydd ymlaen pan fydd y falf yn gwbl agored neu pan fydd y falf yn cau; Y golau melyn yw'r golau dangosydd larwm methiant sefyllfa, sy'n goleuo pan na all y falf gyrraedd y sefyllfa darged, a bydd rhyngwyneb methiant brydlon yn ymddangos ar yr arddangosfa.

5 Botwm

Oni nodir yn wahanol, mae'r swyddogaethau allweddol fel a ganlyn:

i fyny:

Pan fydd yn ei le, mae cyfeiriad symudiad yr actiwadydd i fyny

Newid i'r opsiwn dewislen flaenorol i lawr: Pan fydd yn ei le, mae cyfeiriad rhedeg yr actuator ar i lawr

Newid i'r opsiwn dewislen nesaf

Allweddi swyddogaeth:

Pwyswch a daliwch am 1 eiliad i fynd i mewn i'r rhyngwyneb dewislen Pwyswch a daliwch am 1 eiliad i gadarnhau

6 Gosod a dadfygio

6.1 Rhowch y dull dewislen: pwyswch a dal yr allwedd swyddogaeth am 1 eiliad i fynd i mewn i'r rhyngwyneb dewislen

6.2 Dull graddnodi strôc: Mae'r model hwn yn darparu dau ddull o raddnodi strôc awtomatig a graddnodi strôc â llaw. 6.2.1 Dull graddnodi strôc awtomatig: ar ôl mynd i mewn i'r ddewislen, dewiswch y ddewislen graddnodi strôc, pwyswch yr allwedd swyddogaeth i fynd i mewn i'r is-ddewislen, dewiswch graddnodi awtomatig, nodwch y ddewislen nesaf, dewiswch y cyfeiriad sero, ac yna rhowch y graddnodi strôc yn awtomatig. Ar ôl cwblhau'r graddnodi, bydd yn dychwelyd yn awtomatig i'r prif ryngwyneb.

6.2.2 Dull graddnodi â llaw: Ar ôl mynd i mewn i'r ddewislen, dewiswch y ddewislen graddnodi strôc, pwyswch yr allwedd swyddogaeth i fynd i mewn i'r is-ddewislen, dewiswch raddnodi â llaw, nodwch y ddewislen nesaf, dewiswch y cyfeiriad sero, ac yna nodwch y rhyngwyneb graddnodi sero pwynt, pwyswch y bysellau i fyny ac i lawr i weithredu'r actuator i'r safle sero pwynt dymunol, pwyswch yr allwedd swyddogaeth yn ysgafn i gadarnhau, pwyswch y bysellau i fyny ac i lawr i redeg yr actuator i'r safle llawn, gwasgwch a dal yr allwedd swyddogaeth am 3 eiliad i cwblhau'r graddnodi, a bydd yn dychwelyd yn awtomatig i'r prif ryngwyneb ar ôl cwblhau'r graddnodi.

Dimensiwn Cynnyrch

Paramedrau Cynnyrch

model DLA

Model DSL-Ex
