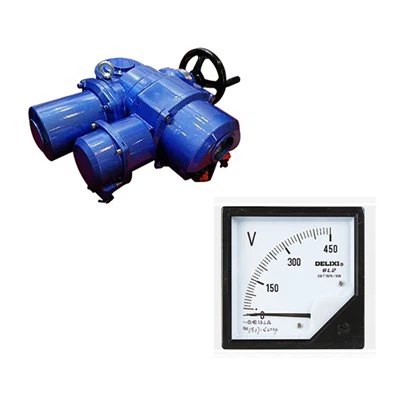

Actuator falf trydan aml -droi DZW

DZW series electric valve actuator

Mae DZW Series Electric Falf Actuator yn genhedlaeth newydd o gynhyrchion a ddatblygwyd yn annibynnol gan ein cwmni yn seiliedig ar y cynhyrchion aeddfed gwreiddiol, sy'n gwella ac yn perffeithio'r strwythur, yn gwneud y gorau o'r perfformiad amddiffyn a chydrannau allweddol. Mae ganddo fanteision strwythur cryno, maint bach, ymddangosiad hardd, perfformiad sefydlog a dibynadwy. Gall y lefel amddiffyn dda ddiwallu anghenion amrywiol ddyluniadau: math diffodd annatod annatod ffrwydrad, math modiwleiddio annatod.

Defnyddir cynhyrchion cyfres DZW i reoli agor a chau falfiau. Mae'n addas ar gyfer falfiau giât, falfiau glôb, falfiau cau, falfiau diaffram, a'i gynhyrchion deilliadol ar gyfer falfiau pêl, falfiau glöyn byw a damperi, ac ati. Gall weithredu'n gywir yn unol â'r cyfarwyddiadau rheoli ac mae'n ddyfais yrru anhepgor i'r falf wireddu rheolaeth o bell, rheolaeth ganolog a rheolaeth ganolog a awtomatig.

Nodweddion actiwadyddion trydan

Mae gan yr actuator falf drydan cyfres hon y nodweddion canlynol:

• Adeiladu cryno a chadarn, ysgafn.

• Ystod eang o amrywiad torque (aml-dro: 100-3500Nm).

• Tai alwminiwm anodized caled y tu mewn a'r tu allan gyda gorchudd paent tymheredd uchel allanol i'w ddefnyddio yn erbyn amgylchedd diwydiannol difrifol.

• Mae lloc yn defnyddio morloi rheiddiol ac O-fodrwyau sy'n amddiffyn i IP67 gwrth-ddŵr a Watertight LP68 dewisol.

• Safon LSO5211.

• Mae'n nodi ac yn cywiro cyfnodau yn awtomatig. Mae amddiffyniad methiant cam awtomatig yn amddiffyn diogelwch offer.

• System synhwyro torque mecanyddol dibynadwy sy'n darparu gweithrediad diogel mewn cyflwr gorlwytho.

• Mae ffenestr a dangosydd maint mawr yn darparu gwell arwydd safle o bell.

• Nifer yr opsiynau rheoli sefyllfa lleol i ddarparu comisiynu hawdd a gweithredu maes.

Paramedrau Technegol

Cyflenwad Pwer Confensiynol: 380V/220VAC

Signal rheoli: 4 ~ 20mA mewnbwn analog, yn gydnaws â rheolaeth bell PLC

Ystod Tymheredd: -40c +80 C (Cymorth Modelau Arbennig -40C +540 c)

Gradd Amddiffyn: IP67

Pwysedd enwol: PN2.5-300 (mae'r math o bwysedd uchel yn cefnogi sêl hunan-dynhau pwysau)

Diamedr cymwys: DN15-1800mm (sy'n addas ar gyfer piblinellau diwydiannol amrywiol)

Math o Actuator: DZW Actuator Trydan Deallus

Amser Agor a Chau: Cylch Agor a Chau Model Confensiynol Llai na neu'n hafal i 10 munud (llai na neu'n hafal i 30 munud ar gyfer modelau arbennig)

Cyfryngau cymwys: dŵr, stêm, olew, cyfryngau ocsideiddio cryf (fel asid nitrig), nwyon sy'n cynnwys llwch fel wrea, hylifau cemegol cyrydol (angen dewis cyrff falf o ddeunyddiau cyfatebol)

Modiwl Arddangos: Rhyngwyneb Tsieineaidd Llawn LCD, yn cefnogi difa chwilod anfewnwthiol a rheoli o bell is-goch

Swyddogaeth amddiffyn: Diogelu colled cam, cywiro dilyniant cyfnod awtomatig, cau gorlwytho

Defnydd Deuol Flashlight: Mewn argyfwng, gellir newid yr olwyn law i weithredu â llaw

Rhyngwyneb o Bell: Protocol Safon RS485/Modbus (gyda chefnogaeth rhai modelau)

Strwythurau

DZW Multi Turn Electric Actuator

Control unit

1. Blwch Terfynell

Mae'r blwch terfynell wedi'i selio annibynnol yn sicrhau cywirdeb selio rhan drydanol yr actuator trydan wrth berfformio gwifrau ar y safle, ac yn cwrdd â gofynion gwrth-ffrwydrad y cynnyrch.

2. Strwythur wedi'i selio

Mae'r actuator yn mabwysiadu strwythur dylunio wedi'i selio ddwywaith i sicrhau bod yr actuator yn hollol ddiddos ac yn wrth-lwch; Y radd amddiffyn cynnyrch safonol yw IP67, a gall y radd uchaf gyrraedd IP68.

3. Trosglwyddo Pwer

Mae trosglwyddiad pŵer yr actuator yn defnyddio mecanwaith lleihau manwl gywirdeb sy'n cynnwys gêr llyngyr aloi efydd a abwydyn dur aloi. Mae'r gêr llyngyr a'r llyngyr yn rhedeg ar wahân mewn saim, sy'n addas ar gyfer y tymheredd amgylchynol uchaf yn wahanol ac yn gwneud y mwyaf o oes y gwasanaeth.

4. Rhyngwyneb Allbwn

Mae'r flange actuator yn cydymffurfio â safonau ISO5210/5211 (GB12222/12223), ac mae hefyd yn darparu rhyngwynebau fflans sy'n cydymffurfio â safonau JB2920, a gellir ei addasu'n arbennig yn unol â gofynion y cwsmer.

5. Gwrth-cyrydiad cregyn

Mae wyneb allanol yr actuator wedi'i baentio â phaent aloi alwminiwm arbennig gyda ffilm baent galed ac adlyniad cryf. Mae ganddo wrthwynebiad UV cryf, ymwrthedd cyrydiad a llawnder uchel, a all wella bywyd gwasanaeth a phriodweddau hunan-lanhau'r cotio yn gynhwysfawr ac mae'n addas ar gyfer amrywiol amgylcheddau cynhyrchu llym.

6. Modur

Mae'r modur yn mabwysiadu syrthni isel a modur trorym uchel, a all gyrraedd y torque brig yn gyflym ar ôl i'r modur ddechrau, ac nid oes bron unrhyw symudiad gor-derfyn pan nad yw'n gyffrous; Mae synhwyrydd tymheredd manwl gywir yn y modur, ac mae'r terfyn gor-dymheredd yn cael ei osod trwy'r system reoli i osgoi difrod a achosir gan orboethi'r modur.

7. Rhyngwyneb LCD

Gall y rhyngwyneb LCD arddangos gwybodaeth testun, elfennau graffigol a nodweddion actuator.

8. Dewis y Modd Rheoli

Gellir defnyddio'r switsh dethol "anghysbell"-"stop"-"lleol" wedi'i osod ar y ddyfais weithredu leol i sefydlu gweithrediad o bell (rheoli o bell) neu weithrediad lleol (rheolaeth leol) neu fodd stopio . 9. gweithrediad trydan lleol y switsh gweithredu "agored"-"agos" wedi'i osod ar y ddyfais weithredu leol i agor neu gau actuator actuator.

Motorized Gate Valve

Manylebau safonol

Gradd amddiffyn	IP67 safonol
Cyflenwad pŵer	Tri cham AC380V --- 460V 50/60Hz Sengl Cyfnod: AC110V-AC220V DC24V AC24V 50/60Hz
Cylch dyletswydd (diffodd)	S2-15 munud
Cylchred	S4, 25%
Gradd inswleiddio	F
Dull Rheoli	Rheoli Lleol/DCS/FCS (System Rheoli Maes Maes)
Diogelu Modur	Gorboethi/gorlwytho a chylched fer/gwrthdroi ar unwaith/amddiffyniad brêc electronig
Amddiffyn Torque	Trorym mecanyddol/amddiffyniad trorym electronig
Amddiffyn Jam	Amddiffyniad gorboethi adeiladu i mewn
Gwall ailadroddadwyedd	Llai na neu'n hafal i ± 1%
Terfyn gwall sylfaenol	Llai na neu'n hafal i 1%
Gosodiad parth marw	0.1% -9.9% yn addasadwy
Gorchudd allanol	Paent tymheredd uchel
Tymheredd Amgylchynol	Safon: -20-+60 gradd Dewisol: -40-+70 gradd
Lleithder amgylchynol	90%RH MAX (Di-gondensio)
Gradd gwrth-ffrwydrad	Exdi, exdib II BT4, exdib II CT4 (IECEX/ATEX)
Swyddogaethau	Ffenestr arddangos Tsieineaidd / Saesneg lcd a swyddogaeth weithredu leol Dilyniant Hunan Gyfnod yn Nodi ac Amddiffyn Datgysylltu Cyfnod Lleoliad a rheolaeth is -goch Technoleg hunan-ddiagnosis bai Modbus RTU, Profidbus DP, Hart, FF, DeviceNe (Dewisol)
Siglen	A: Cyswllt sych goddefol o bell, pwls byr signal (inching) B: Cyswllt sych goddefol o bell, pwls hir signal (dal) C: signal DC24V gweithredol D: signal Ac220V gweithredol E: signal DC4-20MA o bell
Signal adborth	A: Ar agor, agos, stopio signalau B: signal nam C: signal safle falf (DC4-20MA, DC1-5V, DC0-10V) D: signal rheoli o bell

Trydanol a rheolaeth

Dulliau rheoli

Rheolaeth leol: opera botwm, gweithrediad gosod is -goch

DCS

Rheolaeth Newid o Bell: Cyswllt Sych Goddefol, DC24V

Rheolaeth Analog o Bell: DC4-20MA

Rheoli ADC

Rheoli Gweithredu Ysbeidiol

Rheolaeth dwy wifren

FCS (System Rheoli Maes)

Signal allbwn

Math On-Off

6 set o allbynnau signal cyswllt sefydlog, cysylltiadau dewisol diffiniadwy

Addasiad Arbennig: Allbwn signal cyswllt 4 pwynt y gellir ei ehangu

Math o fws

MODYLU MODULING

6 set o allbynnau signal cyswllt sefydlog, cysylltiadau dewisol diffiniadwy

Adborth Analog: DC 4-20mA

communication protocol

Swyddogaeth Rheoli Bws:

Mae'r modiwl cyfathrebu yn mabwysiadu strwythur annibynnol wedi'i gyfuno ar y prif fwrdd i ddiwallu anghenion gwahanol gyfryngau cyfathrebu a gwahanol systemau protocol cyfathrebu. Mae protocolau cyfathrebu a gefnogir ar hyn o bryd yn cynnwys Modbus RTU, Profibus-DP V0/DP V1, Hart, FF, DeviceNe (dewisol).

Swyddogaeth rheoli o bell is -goch:

Mae'r actuator yn defnyddio technoleg rheoli o bell is-goch uwch, sy'n galluogi deialog peiriannau dynol trwy ffenestr deialog wedi'i selio heb agor gorchudd yr actuator. Hyd yn oed mewn sefyllfaoedd peryglus, gall y rheolaeth bell gynhenid ddiogel berfformio gosodiad paramedr yn ddiogel a gweithrediad o bell yr actuator.

Mesur ac amddiffyniad torque manwl gywir

System mesur torque a ddyluniwyd yn broffesiynol i sicrhau bod actuator yn gorlwytho amddiffyn a monitro newidiadau torque falf yn amser real:

(Cyfluniad safonol)Mesur torque mecanyddol: Mae gan y mecanwaith sbarduno trorym mecanyddol traddodiadol fanteision aeddfedrwydd, sefydlogrwydd a dibynadwyedd. Rydym wedi ei optimeiddio a'i uwchraddio yn seiliedig ar y torque gwreiddiol, gan wneud y ddyfais torque yn fwy sensitif a'i bywyd gwasanaeth wedi'i wella'n fawr.

(Dewisol)Mesur torque electronig: trwy ganfod cerrynt amser real, foltedd a fflwcs magnetig y modur, a gweithio gyda'r microcontroller ar gyfer cyfrifiadau cynhwysfawr, ceir y torque allbwn cywir a chyflawnir mesur parhaus; Nid oes angen i'r system hon ystyried gwisgo mecanyddol, sy'n gwella dibynadwyedd y system.

Mesur ac amddiffyniad modur

Gorboethi: Pan fydd tymheredd y modur yn fwy na'r gwerth amddiffyn gorboethi set, mae'r modur wedi'i wahardd rhag rhedeg, ac mae'r neges larwm gorboethi modur yn cael ei harddangos. Gorlwytho a Chylchdaith Fer: Mae'r gylched wedi'i chynllunio gyda sglodyn trosi foltedd manwl Adi i fodloni union fesur ystod eang o newidiadau cyfredol; Mae'r nodweddion gwrth-oedi gorlwytho ac amddiffyn cylched byr yn cwrdd â safonau perthnasol.

Amddiffyniad gwrthdroi ar unwaith: Gan ddefnyddio technoleg rheoli oedi gwrthdroi ar unwaith, pan fydd yr actuator yn derbyn signal gweithredu gwrthdroi yn ystod y llawdriniaeth, bydd y system reoli yn cau i lawr yn gyntaf, ac yna'n cyflawni'r gweithredu i'r gwrthwyneb ar ôl oedi i atal difrod i'r rhannau trosglwyddo mecanyddol.

Brêc electronig: Mae'r actuator trydan modiwlaidd yn sicrhau bod y falf yn stopio yn safle'r falf benodol trwy osod parth marw a brêc electronig.

Plât cysylltiad

Connection plate

Teclyniadol

Electric hoist

Data Technegol

Fodelith	Trorym	Cylchdroi goryrru (rpm)	Pŵer modur (Kw))	Cyfredol â sgôr (a)	Nghymhareb	Uchafswm coesyn diamedrau (mm)	Mhwysedd (Kg)
Fryz10	100	18	0.25	1.6	1:80	28	25
		24	0.25	1.9	1:60
		36	0.37	2.2	1:40
		48	0.55	2.8	1:30
		72	0.75	4.1	1:40
		96	1.1	6.5	1:30
Fryz15	150	18	0.37	2.2	1:80	28	28
		24	0.37	2.5	1:60
		36	0.55	2.8	1:40
		48	0.55	3.1	1:30
		72	1.1	6.5	1:40
		96	1.5	7.9	1:30
Fryz20	200	18	0.55	2.8	1:80	40	30
		24	0.55	3.1	1:60
		36	0.75	4.1	1:40
		48	0.75	4.7	1:30
		72	1.5	7.9	1:40
		96	2.2	12.6	1:30
Fryz30	300	18	0.55	2.8	1:80	40	31
		24	0.75	4.1	1:60
		36	1.1	6.5	1:40
		48	1.1	7.2	1:30
		72	2.2	12.6	1:40
Fryz45	450	24	1.1	6.5	1:60	48	47
		36	1.5	7.9	1:40
		48	2.2	12.6	1:30
		72	3	13.5	1:40
Fryz60	600	24	1.5	7.9	1:60	48	50
		36	2.2	12.6	1:40
		48	2.2	13.1	1:30
		72	4.0	15.2	1:40
Fryz90	900	24	2.2	12.6	1:60	60	65
		40	3.0	13.5	1:36
		48	4.0	15.2	1:30
Fryz120	1200	24	3.0	13.5	1:60	60	69
Fryz120	1200	40	4.0	15.2	1:36	60	69
Fryz180	1800	18	4.0	15.2	1:80	70	150
Fryz180	1800	36	5.5	17.1	1:40	70	150
Fryz250	2500	18	5.5	17.1	1:80	70	162
Fryz250	2500	36	7.5	19.6	1:40	70	162
Fryz350	3500	18	5.5	19.6	1.80	80	171

Nifysion

Actuator trydan aml-droi Fryz

FRYZ multi-turn electric actuator

Fodelith	L	L1	H	H1	d2	F1	F2	φD
Fryz10-15	382	228	233	87	45	150	203	300
Fryz20-30	435	278	248	90	39	157	210	350

Fodelith	H	L	L1	L2	L3	L4	φD
Fryz45-60	338	708	335	401	305	115	250
Fryz90-120	347	795	390	423	312	135	250
Fryz180-250	408	825	445	462	347	165	350
Fryz350	408	905	530	462	347	165	350

Dimensiynau Cysylltiad

Actuator trydan aml-droi Fryz

FRYZ multi-turn electric actuator

Math Torque

Fodelith	Cod Fflange	D	D1	D2	d2	d1	h	h1	f	b	n-d
Fryz5-15	2	145	120	90	45	30	8	2	5	12	4-M10
Fryz5-15	2(I)	115	95	75	39	26	6	2	5	10	4-M8
Fryz20-30	3	185	160	125	58	42	10	2	5	15	4-M12
Fryz20-30	3(I)	145	120	90	45	30	8	2	5	12	4-M10
Fryz45-60	4	225	195	150	72	50	12	2	5	20	4-M16
Fryz90-120	5	275	235	180	82	62	14	2	5	25	4-M20
Fryz90-120	5(I)	230	195	150	72	50	12	2	5	20	4-M16
Fryz180-250	7	330	285	220	98	72	16	3	6	30	4-φ27
Fryz350-500	8	380	340	280	118	82	20	3	6	35	8-φ22

Math byrdwn

Fodelith	Cod Fflange	D	D1	D2	d1 max.	n-d	L	f
Fryz5-15	F10	125	102	70	T28	4-M10	40	3
Fryz20-30	F14	175	165	100	T40	4-M16	55	4
Fryz45-60	F16	210	254	130	T48	4-M20	70	5
Fryz90-120	F25	300	298	200	T60	8-M16	90	5
Fryz180-250	F30	350	356	230	T70	8-M20	130	5
Fryz350-500	F35	415	102	260	T80	8-M30	130	5
