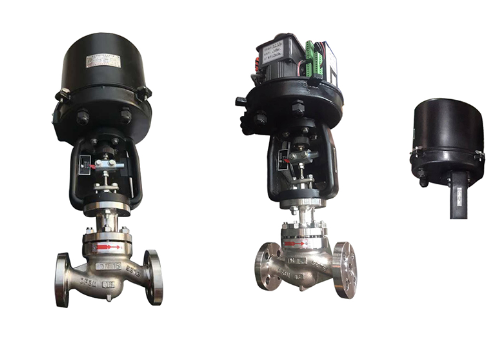

Falf Rheoli TRYDAN DN15
Trosolwg
Mae falf rheoleiddio, a elwir hefyd yn falf reoli, yn ddyfais sy'n defnyddio gweithrediad pŵer i newid llif hylif mewn system broses. Mae'r Comisiwn Electrotechnegol Rhyngwladol (IEC) yn diffinio'r falf reoleiddio [a elwir yn Falf Rheoli dramor] fel: "Mae'n cynnwys cydran net, cydran corff falf mewnol sy'n newid cyfradd llif hylif y broses, ac un neu fwy o actuators cysylltiedig. Y actuator yn cael ei ddefnyddio i ymateb i'r signal a anfonir gan y gydran reoli Mae'r falf reoleiddio yn cynnwys actuator a chydran falf. Yr actuator yw dyfais gyrru'r falf rheoleiddio gwialen gwthio i symud o bryd i'w gilydd, a thrwy hynny yrru craidd falf y falf rheoleiddio i symud. Y gydran falf yw rhan reoleiddio'r falf rheoleiddio Mae'n rhyngweithio'n uniongyrchol â'r cyfrwng trwy ddadleoli gwialen gwthio actuator i newid yr ardal throtling o. y falf rheoleiddio i gyflawni diben rheoleiddio yn cael eu rhannu'n bennaf yn falfiau rheoleiddio niwmatig, falfiau rheoleiddio trydan a falfiau rheoleiddio hydrolig yn ôl eu ffynonellau ynni. Mae'r gwahaniaeth yn gorwedd yn yr actuator sydd ganddynt. Mae'r falf rheoli niwmatig yn defnyddio aer cywasgedig fel y ffynhonnell pŵer ac mae ganddi actiwadydd niwmatig. Mae'r falf rheoli trydan yn defnyddio trydan fel y ffynhonnell pŵer ac mae ganddi actuator trydan; mae'r falf rheoli hydrolig yn defnyddio pwysau hydrolig fel y ffynhonnell pŵer ac mae ganddo actuator hydrolig. Yn ôl anghenion, gall y falf rheoleiddio gael amrywiaeth o ategolion i'w gwneud yn fwy cyfleus i'w defnyddio ac yn fwy cyflawn o ran swyddogaeth. Mae'r ategolion hyn yn cynnwys gosodwyr falf, mecanweithiau olwyn llaw, trawsnewidyddion trydanol, ac ati.
Ffurf Corff Falf
Yn syth trwy'r corff falf
Mae gan y corff falf syth drwodd sianel S wedi'i symleiddio, gyda waliau mewnol llyfn a thrawstoriadau cyfartal. Mae ganddo nodweddion colled gostyngiad pwysau bach, cyfradd llif mawr a llif llyfn.
Corff falf ongl
Mae'r corff falf ongl yn hollol yr un fath â'r corff falf syth drwodd ac eithrio bod ei siâp yn ongl sgwâr. Mae ganddo nodweddion strwythur cryno, llwybr llif syml a gwrthiant isel. Mae'n arbennig o addas ar gyfer amodau gwaith fel golosg hawdd, clocsio hawdd, a gludedd uchel.
Corff falf tair ffordd
Rhennir y corff falf tair ffordd yn ddau fath: cydgyfeirio a dargyfeirio. Fe'i defnyddir yn bennaf ar gyfer addasiad cyfrannol neu addasiad ffordd osgoi. Mae'n cymryd ychydig o le ac mae ganddo gost isel.
Corff falf math Z
Mae'r corff falf siâp Z yn addas yn bennaf ar gyfer amodau gwaith pwysedd uchel. Mae wedi'i wneud o gofannu annatod ac mae ganddo wrthwynebiad pwysau da. Mae'r llwybr llif mewnol yn syml ac nid yw'n dueddol o fortecs, ôl-lif a ffenomenau eraill. Lleihau'r posibilrwydd o anweddiad fflach a cavitation mewn amodau gwahaniaethol pwysedd uchel.
Ffurflen Boned Falf
Boned falf safonol
Mae'r boned falf safonol yn orchudd falf uchaf tymheredd arferol. Mae deunydd y boned falf yn union yr un fath â deunydd y corff falf, sy'n chwarae rôl cau'r corff falf a'r actuator. Tymheredd gweithio:-30 gradd -260 gradd
Boned falf tymheredd uchel
Mae'r boned falf tymheredd uchel wedi'i ddylunio'n arbennig ar gyfer amodau gwaith tymheredd uchel. Cynyddir yr ardal gyswllt rhwng boned y falf a'r aer amgylchynol trwy'r sinc gwres i wasgaru gwres. Gall amddiffyn y pacio a'r actuator yn effeithiol. Tymheredd gweithio: +230 gradd -530 gradd
Boned falf estynadwy tymheredd isel
Mae'r boned falf estyniad tymheredd isel yn addas ar gyfer cyfryngau mewn amodau tymheredd isel (ocsigen hylifol, nitrogen hylifol). Gall y math hwn o boned falf uchaf amddiffyn y pacio a'r actuator yn effeithiol. Y deunydd safonol yw 304 neu 316. Gellir defnyddio deunyddiau â chyfernodau ehangu gwahanol hefyd yn ôl amodau gwaith. Tymheredd gweithredu:-196 gradd -45 gradd
Megin yr metel selio boned falf
Mae'r gorchudd falf selio megin metel wedi'i gyfarparu â chydran meginau dur di-staen i ynysu'r cyfrwng o'r byd y tu allan a sicrhau bod coesyn y falf yn symud i fyny ac i lawr. Yn ogystal, gosodir blwch stwffio safonol y tu mewn i'r clawr falf uchaf i sicrhau na fydd unrhyw wastraff, damweiniau na llygredd amgylcheddol yn cael ei achosi gan ollyngiad y cyfrwng. Tymheredd gweithio:-60 gradd -530 gradd
Dethol Deunyddiau Corff Falf
Deunyddiau tymheredd uchel
Fel deunydd tymheredd uchel, cryfder tymheredd uchel, newidiadau mewn strwythur metallograffig ar dymheredd uchel, a rhaid ystyried ymwrthedd cyrydiad yn llawn. Yn gyffredinol, mae'n ofynnol bod deunyddiau dur aloi yn cynnwys elfennau cromiwm, nicel a molybdenwm. Yn ogystal, ar dymheredd uchel ac uchder, mae dur yn cael ei gyrydu gan hydrogen, sy'n achosi datgarbwriad ac embrittlement yn gyffredinol. Ar ôl i elfennau metel megis cromiwm, nicel, a molybdenwm gael eu hychwanegu at ddur, mae'n cyfuno ag elfennau carbon i wella ymwrthedd cyrydiad hydrogen dur.
Deunyddiau cryogenig
Wrth ddewis deunyddiau tymheredd isel, rhaid ystyried yn llawn werth effaith tymheredd isel y deunydd, yn ogystal â phroblem brittleness o lai o wydnwch y deunydd ar dymheredd isel. Felly, rhaid i ddeunyddiau a ddefnyddir mewn amodau tymheredd isel fod â chaledwch digonol ar dymheredd isel. Rhaid i'r deunyddiau dur a ddewisir ar gyfer falfiau ar wahanol dymereddau fodloni'r egni effaith a bennir gan y safonau ar eu tymereddau cymwys i fod yn ddiogel ac yn ddibynadwy. Mae gan ddur di-staen austenitig briodweddau mecanyddol tymheredd isel cymharol sefydlog, felly fe'i defnyddir yn aml.
Deunydd sy'n gallu gwrthsefyll cavitation
Pan fo'r hylif yn hylif, yn enwedig pan fydd anweddiad fflach neu gavitation yn digwydd, rhaid ystyried ymwrthedd cavitation y deunydd yn llawn. Rhennir deunyddiau sy'n gwrthsefyll cavitation yn ddau fath yn bennaf: a. Deunyddiau caledwch uchel. (Mae triniaeth wres yn cynyddu caledwch); b. Deunyddiau â haen ocsid cryf, caledwch a chryfder blinder. (Mae triniaeth wres arwyneb yn gwella caledwch wyneb y deunydd); c. Deunyddiau wedi'u caledu'n rhannol. (triniaeth arwyneb);
Deunyddiau sy'n gwrthsefyll cyrydiad
Mae maint y cyrydiad o ddeunyddiau metel yn cael ei rannu'n gyffredinol yn cyrydu cyffredinol, cyrydiad hollt, cyrydiad rhyngrannog, cyrydiad twll, cyrydiad straen, ac ati. Ni all unrhyw ddeunydd wrthsefyll pob math o gyrydiad. Mewn gwirionedd, mae cyrydol deunyddiau hefyd yn gysylltiedig â math, crynodiad a thymheredd yr hylif, yn ogystal ag a yw'r hylif yn cynnwys ocsidyddion a chyfradd llif, ac ati, sy'n gwneud y dewis o ddeunyddiau yn fwy cymhleth. Mae deunyddiau gwrthsefyll cyrydiad a ddefnyddir yn gyffredin ar gyfer falfiau rheoli yn ddeunyddiau leinin yn bennaf fel PTFE a F46, neu fetelau arbennig fel dur di-staen austenitig cost uwch, dur aloi 20 #, Hastelloy B, Hastelloy C, a thitaniwm.
Falf Deunyddiau Cydran Mewnol
Prif ddulliau triniaeth caledu
Deunyddiau cydrannau mewnol falf a ddefnyddir yn gyffredin yw SUS304, SUS316, SUS316L, SUS410, SUS420, ac ati, ac fe'u prosesir yn unol â hynny yn unol â gwahanol amodau hylif. Ar gyfer rheoli hylifau cavitation, hylifau sy'n cynnwys gronynnau solet, a sefyllfaoedd tymheredd uchel a phwysau uchel, rhaid eu caledu. triniaeth i ymestyn oes gwasanaeth y falf.
Triniaeth wres
a.304/316 triniaeth datrysiad solet Mae'r gyfres hon o ddeunyddiau yn ddur di-staen austenitig ac fe'i defnyddir yn bennaf mewn amodau gwaith lle mae'r cyfrwng yn gyrydol neu mewn sefyllfaoedd tymheredd isel. Pan fydd y cyfrwng yn gyrydol iawn, rhaid cynnal triniaeth ateb. Pwrpas triniaeth ateb yw gwella caledwch a gwrthiant cyrydiad y deunydd. Amrediad tymheredd -196~530 gradd
b.410/420 triniaeth diffodd a thymheru (quenching + tempering) Mae deunydd y gyfres hon yn ddur di-staen martensitig, sy'n ddeunydd ardderchog sy'n gwrthsefyll cavitation. Rhaid ei ddiffodd a'i dymheru pan gaiff ei ddefnyddio mewn sefyllfaoedd gwahaniaeth tymheredd uchel a phwysau uchel. Pwrpas triniaeth diffodd a thymheru yw gwella caledwch y deunydd yn fawr ac ymestyn ei oes gwasanaeth o dan amodau gwaith llym. Amrediad tymheredd -45~425 gradd
c.17-4Triniaeth caledu dyddodiad PH Mae gwahanol fathau a meintiau o elfennau cryfhau yn cael eu hychwanegu at gyfansoddiad cemegol dur di-staen, ac mae gwahanol fathau a meintiau o carbidau, nitridau, carbidau a chyfansoddion rhyngfetelaidd yn cael eu dyddodi trwy'r broses caledu dyddodiad, sydd nid yn unig yn gwella cryfder y dur ond yn cynnal caledwch digonol. Math o ddur di-staen cryfder uchel, y cyfeirir ato fel caledu dyddodiad. Amrediad tymheredd -45~425 gradd
Triniaeth caledu wyneb
Mae triniaeth wres arwyneb wedi'i rannu'n ddau gategori: diffodd wyneb a thriniaeth wres cemegol arwyneb. a. Fflam gwresogi quenching wyneb, cyswllt quenching wyneb gwresogi trydan, ymsefydlu gwresogi quenching wyneb, ac ati b. Carburizing, nitriding, carbonitriding, boronizing cromiwm, ymdreiddio copr, ac ati.
Triniaeth arwyneb
Mae cladin stellite (prif gydrannau Co, Cr, W) yn ddull trin caledu a ddefnyddir yn gyffredin gydag ymwrthedd cyrydiad rhagorol. Mae dau ddull o osod wyneb Stellite: arwyneb llawn ac arwyneb rhannol. Nid oes unrhyw reoliad safonol ar gyfer y dull wyneb penodol. Mae fel arfer yn dibynnu ar wahanol bwysau a thymheredd yr hylif ac a yw'r hylif yn cynnwys gronynnau. Mae'r mathau o weldio arwyneb fel a ganlyn:
Detholiad o Ddeunyddiau Selio Yn Y Falf
Cyflwyniad i gylch selio cytbwys
Mae morloi PTFE a weithredir yn y gwanwyn yn forloi perfformiad uchel gyda sbring arbennig y tu mewn i PTFE siâp U. Bydd grym gwanwyn priodol ynghyd â phwysedd llif y system yn gwthio'r wyneb selio allan ac yn gwasgu'r wyneb selio yn ysgafn i gynhyrchu effaith selio ardderchog iawn. Mae'r arwyneb selio yn fyr iawn ac yn drwchus, a thrwy hynny leihau ffrithiant ac ymestyn bywyd y gwasanaeth.
