Actuator trydan chwarter tro

electric damper valve

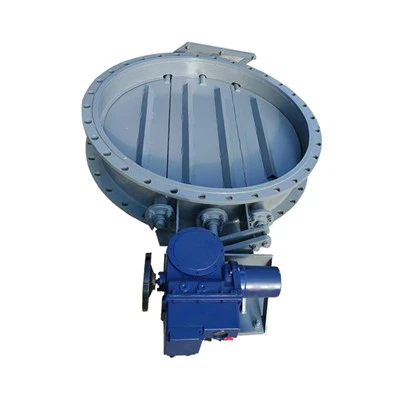

Mae'r falf mwy llaith trydan wedi'i ddylunio a'i weithgynhyrchu'n bennaf gyda strwythur newydd o blât glöyn byw llinell ganol a weldio plât dur strwythurol byr. Mae ganddo strwythur cryno, pwysau ysgafn, gosod hawdd, ymwrthedd llif bach, cyfaint llif mawr, yn osgoi dylanwad ehangu tymheredd uchel, ac mae'n hawdd ei weithredu. Nid oes gwialen gyswllt, bollt, ac ati yn y corff, gweithrediad dibynadwy, bywyd gwasanaeth hir. Gellir ei osod mewn sawl safle ac nid yw cyfeiriad llif y cyfrwng yn effeithio arno.

Swyddogaethau

electric damper valve

Mae'r ongl o Falf Glöynnod Byw yn gwbl agored i gaeedig yn llawn fel arfer yn llai na 90 gradd. Nid oes gan y falf pili pala a'r coesyn glöyn byw eu hunain alluoedd hunan-gloi. Er mwyn gosod y plât glöyn byw, rhaid gosod blwch gêr llyngyr ar goesyn y falf. Gall defnyddio blwch gêr llyngyr nid yn unig wneud y plât pili pala yn hunan-gloi ac atal y plât pili pala mewn unrhyw safle, ond hefyd gwella perfformiad gweithredu'r falf. Nodweddion falfiau glöyn byw diwydiannol: ymwrthedd tymheredd uchel, ystod pwysau cymwys uchel, diamedr enwol falf fawr, corff falf wedi'i wneud o ddur carbon, a chylch selio plât falf wedi'i wneud o gylch metel yn lle cylch rwber. Gwneir falfiau glöyn byw tymheredd uchel mawr o weldio plât dur ac fe'u defnyddir yn bennaf mewn dwythellau mwg ac aer a phiblinellau nwy ar gyfer cyfryngau tymheredd uchel.

Rhagofalon ar gyfer falf mwy llaith

Mae lleoliad gosod y falf glöyn byw mwy llaith yn y rhwydwaith pibellau a chynllun y rhwydwaith pibellau hefyd yn cael effaith ar ddefnyddio'r falf. Mae pibellau â mwg a llwch mawr wedi'u cynllunio gyda thwndis caeedig ym mhen agoriadol y falf neu'r gornel cysylltiad falf. Gall tynnu llwch yn rheolaidd atal cronni gormodol llwch, sy'n fuddiol i gylchdroi'r plât glöyn byw. Dylid rhoi sylw i sawl mater wrth osod falfiau glöyn byw mwy llaith

1. Wrth ddefnyddio gasgedi metel, rhaid sicrhau'r llwyth er mwyn osgoi dylanwad tymheredd a phwysau marw neu'r straen a achosir gan weldio rhag dod â phwysau ychwanegol i'r falf ac anffurfio fflans y falf a'r biblinell.

2. Pan fydd y falf wedi'i gosod mewn piblinell hir, dylid gosod ffrâm gymorth.

3. Wrth osod y falf, dylid talu sylw i gyfeiriad llif y cyfrwng, fel bod cyfeiriad agoriadol y plât pili pala yn gyson â chyfeiriad llif y cyfrwng piblinell, sy'n ffafriol i effaith hunan-lanhau'r gyfradd llif canolig . 4. cryfhau amddiffynfa'r pwynt inswleiddio cyffredinol, sy'n gallu lleihau'r piblen ddinistrio, sy'n lleihau'r rhwydwaith pibellau, sy'n gallu cadw'r piblen i gadw'r tymheredd pibellau, sy'n gallu lleihau'r pible, sy'n lleihau'r pible, sy'n lleihau'r piblen. cronni. Os yw tymheredd wal y bibell yn uwch na phwynt gwlith asid y nwy ffliw, gall osgoi cyddwysiad anwedd asid ar wal y bibell wedi'i gynhesu a rheoli cyfradd gynhyrchu trocsid sylffwr, felly bydd y falf yn fwy effeithiol.

Gellir gosod falfiau glöyn byw mwy llaith mewn gwahanol safleoedd yn dibynnu ar ddyluniad y biblinell, fel llorweddol, yn fertigol ac mewn corneli. Yn gyffredinol, mae gan falfiau glöyn byw mwy llaith sydd wedi'u gosod ar bibellau fertigol ganlyniadau gwell ac maent yn llai tebygol o gronni llwch, ac yna pibellau llorweddol, ac mae corneli yn cael yr effaith waethaf. Mae'r corneli ar ddwy ochr y gilfach falf a'r allfa yn fwyaf tebygol o achosi llif rhagfarn a rhwystr llwch, a bydd y torque gweithredu falf yn cynyddu.

Arddangos Cynnyrch

electric damper valve

Nodweddion actiwadyddion trydan

Mae gan yr actuator falf drydan cyfres hon y nodweddion canlynol:

• Adeiladu cryno a chadarn, ysgafn.

• Ystod eang o amrywiad torque (aml-dro: 100-3500Nm).

• Tai alwminiwm anodized caled y tu mewn a'r tu allan gyda gorchudd paent tymheredd uchel allanol i'w ddefnyddio yn erbyn amgylchedd diwydiannol difrifol.

• Mae lloc yn defnyddio morloi rheiddiol ac O-fodrwyau sy'n amddiffyn i IP67 gwrth-ddŵr a Watertight LP68 dewisol.

• Safon LSO5211.

• Mae'n nodi ac yn cywiro cyfnodau yn awtomatig. Mae amddiffyniad methiant cam awtomatig yn amddiffyn diogelwch offer.

• System synhwyro torque mecanyddol dibynadwy sy'n darparu gweithrediad diogel mewn cyflwr gorlwytho.

• Mae ffenestr a dangosydd maint mawr yn darparu gwell arwydd safle o bell.

• Nifer yr opsiynau rheoli sefyllfa lleol i ddarparu comisiynu hawdd a gweithredu maes.

Strwythurau

Product structure

1. Blwch Terfynell

Mae'r blwch terfynell wedi'i selio annibynnol yn sicrhau cywirdeb selio rhan drydanol yr actuator trydan wrth berfformio gwifrau ar y safle, ac yn cwrdd â gofynion gwrth-ffrwydrad y cynnyrch.

2. Strwythur wedi'i selio

Mae'r actuator yn mabwysiadu strwythur dylunio wedi'i selio ddwywaith i sicrhau bod yr actuator yn hollol ddiddos ac yn wrth-lwch; Y radd amddiffyn cynnyrch safonol yw IP67, a gall y radd uchaf gyrraedd IP68.

3. Trosglwyddo Pwer

Mae trosglwyddiad pŵer yr actuator yn defnyddio mecanwaith lleihau manwl gywirdeb sy'n cynnwys gêr llyngyr aloi efydd a abwydyn dur aloi. Mae'r gêr llyngyr a'r llyngyr yn rhedeg ar wahân mewn saim, sy'n addas ar gyfer y tymheredd amgylchynol uchaf yn wahanol ac yn gwneud y mwyaf o oes y gwasanaeth.

4. Rhyngwyneb Allbwn

Mae'r flange actuator yn cydymffurfio â safonau ISO5210/5211 (GB12222/12223), ac mae hefyd yn darparu rhyngwynebau fflans sy'n cydymffurfio â safonau JB2920, a gellir ei addasu'n arbennig yn unol â gofynion y cwsmer.

5. Gwrth-cyrydiad cregyn

Mae wyneb allanol yr actuator wedi'i baentio â phaent aloi alwminiwm arbennig gyda ffilm baent galed ac adlyniad cryf. Mae ganddo wrthwynebiad UV cryf, ymwrthedd cyrydiad a llawnder uchel, a all wella bywyd gwasanaeth a phriodweddau hunan-lanhau'r cotio yn gynhwysfawr ac mae'n addas ar gyfer amrywiol amgylcheddau cynhyrchu llym.

6. Modur

Mae'r modur yn mabwysiadu syrthni isel a modur trorym uchel, a all gyrraedd y torque brig yn gyflym ar ôl i'r modur ddechrau, ac nid oes bron unrhyw symudiad gor-derfyn pan nad yw'n gyffrous; Mae synhwyrydd tymheredd manwl gywir yn y modur, ac mae'r terfyn gor-dymheredd yn cael ei osod trwy'r system reoli i osgoi difrod a achosir gan orboethi'r modur.

7. Rhyngwyneb LCD

Gall y rhyngwyneb LCD arddangos gwybodaeth testun, elfennau graffigol a nodweddion actuator.

8. Dewis y Modd Rheoli

Gellir defnyddio'r switsh dethol "anghysbell"-"stop"-"lleol" wedi'i osod ar y ddyfais weithredu leol i sefydlu gweithrediad o bell (rheoli o bell) neu weithrediad lleol (rheolaeth leol) neu'r modd stopio.

9. Gweithrediad Trydan Lleol

Gellir defnyddio'r switsh gweithredu "agored"-"agos" wedi'i osod ar y ddyfais weithredu leol i agor neu gau actuator yn lleol.

Trydanol a rheolaeth

Dulliau rheoli

Rheolaeth leol: opera botwm, gweithrediad gosod is -goch

DCS

Rheolaeth Newid o Bell: Cyswllt Sych Goddefol, DC24V

Rheolaeth Analog o Bell: DC4-20MA Rheoli ESD

Rheoli Gweithredu Ysbeidiol

Rheolaeth dwy wifren

FCS (System Rheoli Maes)

Signal allbwn

Math On-Off

6 set o allbynnau signal cyswllt sefydlog, cysylltiadau dewisol diffiniadwy

Addasiad Arbennig: Allbwn signal cyswllt 4 pwynt y gellir ei ehangu

Math o fws

MODYLU MODULING

6 set o allbynnau signal cyswllt sefydlog, cysylltiadau dewisol diffiniadwy

Adborth Analog: DC 4-20mA

Communication Protocol

Swyddogaeth Rheoli Bws:

Mae'r modiwl cyfathrebu yn mabwysiadu strwythur annibynnol wedi'i gyfuno ar y prif fwrdd i ddiwallu anghenion gwahanol gyfryngau cyfathrebu a gwahanol systemau protocol cyfathrebu. Mae protocolau cyfathrebu a gefnogir ar hyn o bryd yn cynnwys Modbus RTU, Profibus-DP V0/DP V1, Hart, FF, DeviceNe (dewisol).

Swyddogaeth rheoli o bell is -goch:

Mae'r actuator yn defnyddio technoleg rheoli o bell is-goch uwch, sy'n galluogi deialog peiriannau dynol trwy ffenestr deialog wedi'i selio heb agor gorchudd yr actuator. Hyd yn oed mewn sefyllfaoedd peryglus, gall y rheolaeth bell gynhenid ddiogel berfformio gosodiad paramedr yn ddiogel a gweithrediad o bell yr actuator.

Mesur ac amddiffyniad torque manwl gywir

System mesur torque a ddyluniwyd yn broffesiynol i sicrhau bod actuator yn gorlwytho amddiffyniad a monitro amser real o newidiadau torque falf: (cyfluniad safonol) Mesur torque mecanyddol: Mae gan y mecanwaith sbarduno torque mecanyddol traddodiadol fanteision aeddfedrwydd, sefydlogrwydd a dibynadwyedd. Rydym wedi ei optimeiddio a'i uwchraddio yn seiliedig ar y torque gwreiddiol, gan wneud y ddyfais torque yn fwy sensitif a'i bywyd gwasanaeth wedi'i wella'n fawr. Mesur torque electronig (dewisol): Trwy ganfod cerrynt amser real, foltedd a fflwcs magnetig y modur, a gweithio gyda'r microcontroller ar gyfer cyfrifiadau cynhwysfawr, ceir y torque allbwn cywir a chyflawnir mesur parhaus; Nid oes angen i'r system hon ystyried gwisgo mecanyddol, sy'n gwella dibynadwyedd y system.

Mesur ac amddiffyniad modur

Gorboethi: Pan fydd tymheredd y modur yn fwy na'r gwerth amddiffyn gorboethi set, mae'r modur wedi'i wahardd rhag rhedeg, ac mae'r neges larwm gorboethi modur yn cael ei harddangos. Gorlwytho a Chylchdaith Fer: Mae'r gylched wedi'i chynllunio gyda sglodyn trosi foltedd manwl Adi i fodloni union fesur ystod eang o newidiadau cyfredol; Mae'r nodweddion gwrth-oedi gorlwytho ac amddiffyn cylched byr yn cwrdd â safonau perthnasol.

Amddiffyniad gwrthdroi ar unwaith: Gan ddefnyddio technoleg rheoli oedi gwrthdroi ar unwaith, pan fydd yr actuator yn derbyn signal gweithredu gwrthdroi yn ystod y llawdriniaeth, bydd y system reoli yn cau i lawr yn gyntaf, ac yna'n cyflawni'r gweithredu i'r gwrthwyneb ar ôl oedi i atal difrod i'r rhannau trosglwyddo mecanyddol.

Brêc electronig: Mae'r actuator trydan modiwlaidd yn sicrhau bod y falf yn stopio yn safle'r falf benodol trwy osod parth marw a brêc electronig.

Cysylltiad Plât

Connection plate

Teclyniadol

Hoist

Manylebau safonol

Gradd amddiffyn	IP67 safonol
Cyflenwad pŵer	Tri cham AC380V --- 460V 50/60Hz Sengl Cyfnod: AC110V-AC220V DC24V AC24V 50/60Hz
Cylch dyletswydd (diffodd)	S2-15 munud
Cylchred	S4, 25%
Gradd inswleiddio	F
Dull Rheoli	Rheoli Lleol/DCS/FCS (System Rheoli Maes Maes)
Diogelu Modur	Gorboethi/gorlwytho a chylched fer/gwrthdroi ar unwaith/amddiffyniad brêc electronig
Amddiffyn Torque	Trorym mecanyddol/amddiffyniad trorym electronig
Amddiffyn Jam	Amddiffyniad gorboethi adeiladu i mewn
Gwall ailadroddadwyedd	Llai na neu'n hafal i ± 1%
Terfyn gwall sylfaenol	Llai na neu'n hafal i 1%
Gosodiad parth marw	0.1% -9.9% yn addasadwy
Gorchudd allanol	Paent tymheredd uchel
Tymheredd Amgylchynol	Safon: -20-+60 gradd Dewisol: -40-+70 gradd
Lleithder amgylchynol	90%RH MAX (Di-gondensio)
Gradd gwrth-ffrwydrad	Exdi, exdib II BT4, exdib II CT4 (IECEX/ATEX)
Swyddogaethau	Ffenestr arddangos Tsieineaidd / Saesneg lcd a swyddogaeth weithredu leol Dilyniant Hunan Gyfnod yn Nodi ac Amddiffyn Datgysylltu Cyfnod Lleoliad a rheolaeth is -goch Technoleg hunan-ddiagnosis bai Modbus RTU, Profidbus DP, Hart, FF, DeviceNe (Dewisol)
Siglen	A: Cyswllt sych goddefol o bell, pwls byr signal (inching) B: Cyswllt sych goddefol o bell, pwls hir signal (dal) C: signal DC24V gweithredol D: signal Ac220V gweithredol E: signal DC4-20MA o bell
Signal adborth	A: Ar agor, agos, stopio signalau B: signal nam C: signal safle falf (DC4-20MA, DC1-5V, DC0-10V) D: signal rheoli o bell

Data Technegol

Fodelwch	Allbwn trorym (Nm)	Allbwn goryrru (r/min)	Teithio 90 gradd hamser (S)	Uchafswm diamedr coesyn (mm)	Detholiad o Actuator Fryz Fodelwch	Foduron bwerau (Kw))	Ngraddedig cyfredol (A)
Frydq10	100	1	15	28	Fryz5	0.12	0.57
Frydq20	200	1	15	28	Fryz5	0.12	0.57
Frydq30	300	1	15	28	Fryz5	0.12	0.57
Frydq60	600	1	15	42	Fryz5	0.12	0.57
Frydq90	900	0.75	20	42	Fryz10	0.25	1.03
Frydq120	1200	0.75	20	42	Fryz10	0.25	1.03
Frydq200	2000	0.5	30	60	Fryz15	0.37	1.38
Frydq250	2500	0.5	30	60	Fryz15	0.37	1.38
Frydq300	3000	0.5	30	60	Fryz15	0.25	2.2
Frydq400	4000	0.5	30	60	Fryz15	0.25	2.2
Frydq500	5000	0.5	30	70	Fryz30	0.37	2.62
Frydq600	6000	0.5	30	80	Fryz30	0.37	2.62
Frydq800	8000	0.45	35	100	Fryz45	0.25	4
Frydq1000	10000	0.45	35	100	Fryz60	0.25	4.12
Frydq1200	12000	0.45	35	100	Fryz60	0.37	4.12
Frydq1600	16000	0.4	38	120	Fryz90	0.37	5.25
Frydq2000	20000	0.4	38	120	Fryz90	0.25	5.25
Frydq3200	32000	0.3	50	160	Fryz120	0.25	7.9
Frydq4000	40000	0.3	50	160	Fryz180	0.37	8.87
Frydq5000	50000	0.26	58	160	Fryz250	0.37	12.05
Frydq6300	63000	0.26	58	180	Fryz350	0.25	15.6
Frydq8000	80000	0.26	58	180	Fryz500	0.25	20.5
Frydq12000	120000	0.24	63	220	Fryz500	0.37	20.5
Frydq16500	165000	0.187	80	240	Fryz650	0.37	24

Nifysion

Frydq Chwarter-Turn Uniony Mounted Trydan actuator

FRYDQ quarter-turn direct mounted electric actuator

Fodelwch	D	D1	N-M	d	N-b	Cynradd trosglwyddiad mecanwaith	Lyngyren cymhareb blwch	Amser gradd 0-90
Frydq200	175	140	4-16	60	40	Z15-18	56:1/4	46
Frydq300	210	165	4-20	60	45	Z20-18	49:1/5	40
Frydq400	210	165	4-20	60	45	Z30-18	49:1/5	40
Frydq600	235	185	4-20	80	55	Z45-24	55:1/6	34
Frydq800	235	185	4-20	100	55	Z60-24	55:1/6	34
Frydq1000	300	254	8-16	100	70	Z60-24	67:1/8	42
Frydq1600	300	254	8-16	120	70	Z90-24	67:1/8	42
Frydq2400	350	298	38	8-20	90	Z120-24	81:1/9	51
Frydq3200	415	356	50	12-20	105	Z180-24	78:1/10	49
Frydq4000	475	406	50	12-20	130	Z180-24	82:1/11	51
Frydq6300	560	483	58	12-22	160	Z250-24	95:1/12	59
Frydq8000	650	590	58	12-27	170	Z350-18	100:1/13	63

Dimensiynau Cysylltiad

Actuator trydan wedi'i osod ar blât traed chwarter

FRYDQ quarter-turn foot-plate mounted electric actuator

Fodelwch	B	B1	L	L1	d	H	H1	H2	D
Frydq10-40	250	214	160	100	18	150	150	/	18
Frydq60-180	300	264	180	120	18	200	200	/	18
FRTDQ200	400	360	250	210	20	200	200	219	20
Frydq300	500	440	260	215	22	280	250	237	30
Frydq400	500	440	260	215	22	280	250	237	30
Frydq600	500	440	260	215	22	280	250	296	30
Frydq800	500	440	260	215	22	280	250	296	30
Frydq1000	600	540	315	265	26	315	300	346	34
Frydq1600	600	540	315	265	26	315	300	430	34
Frydq2400	600	540	315	265	26	315	350	455	34
Frydq3200	600	540	315	265	26	315	350	520	34
