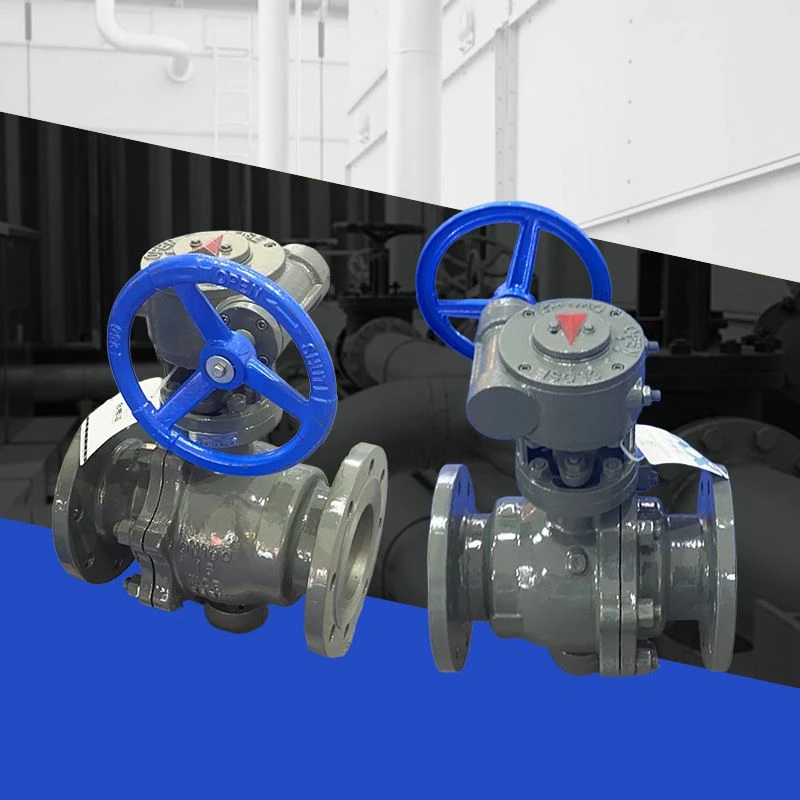

Gêr Mwydod Falf Pêl Ddur Cast
Gall y gymhareb trosglwyddo un cam gyrraedd mwy nag 1: 100 (mae trosglwyddiad gêr cyffredin fel arfer yn llai na neu'n hafal i 1:10), sy'n symleiddio'r strwythur trosglwyddo yn fawr ac sy'n addas ar gyfer senarios sydd angen cymhareb lleihau uchel (megis gyriant falf o safon fawr). Mae'r gymhareb trosglwyddo yn gywir ac yn sefydlog, ac mae'r torque allbwn yn rheolaidd iawn.
Nhrosolwg
Esblygodd y falf bêl o'r falf plwg. Mae ei ran agor a chau yn sffêr. Defnyddir y bêl i gylchdroi 90 gradd o amgylch echel coesyn y falf i agor a chau. Defnyddir falfiau pêl yn bennaf ar biblinellau i dorri i ffwrdd, dosbarthu a newid cyfeiriad llif y cyfryngau. Mae gan falfiau pêl a ddyluniwyd gydag agoriadau siâp V hefyd swyddogaethau rheoleiddio llif da.
Mae gan y falf bêl nid yn unig strwythur syml ond mae ganddo hefyd berfformiad selio da. Ar ben hynny, o fewn ystod maint enwol penodol, mae'n fach o ran maint, golau o ran pwysau, yn bwyta llai o ddeunydd, mae ganddo faint gosod bach, mae ganddo dorque gyrru bach, mae'n hawdd ei weithredu, a gall agor a chau yn gyflym yn hawdd. Mae'n un o'r mathau o falf sydd wedi datblygu'n gyflym yn ystod y deng mlynedd diwethaf . . yn enwedig mewn gwledydd a ddatblygwyd yn ddiwydiannol fel yr Unol Daleithiau, Japan, yr Almaen, Ffrainc, yr Eidal, Sbaen, a'r Deyrnas Unedig, defnyddir falfiau pêl yn eang, ac mae'r amrywiaethau a'r meintiau a ddefnyddir i ehangu, ac maent yn symud, ac yn symud yn uchel, ac yn symud yn uchel, ac yn symud yn uchel, ac yn symud yn uchel, ac yn uchel, ac yn uchel, yn symud, ac yn symud yn uchel, ac yn symud yn uchel, ac yn symud yn uchel, ac yn symud, ac yn symud yn uchel, ac yn symud uchel, ac yn symud yn uchel. Gyda'i oes hir, perfformiad rheoleiddio rhagorol ac aml-swyddogaeth mewn un falf, mae ei ddibynadwyedd a dangosyddion perfformiad eraill wedi cyrraedd lefel uchel, ac mae wedi disodli'n rhannol falfiau gatiau, falfiau glôb a falfiau llindag. Gyda datblygiad technolegol falfiau pêl, byddant yn cael eu defnyddio'n ehangach yn y tymor byr rhagweladwy, yn enwedig mewn piblinellau olew a nwy, unedau cracio purfa a'r diwydiant niwclear. Yn ogystal, bydd falfiau pêl hefyd yn dod yn un o'r prif fathau o falf mewn diamedr mawr a chanolig, caeau gwasgedd canolig ac isel mewn diwydiannau eraill. Manteision falfiau pêl yw:
1) Mae ganddo'r gwrthiant llif isaf (mewn gwirionedd dim ond cyfwerth â rhan o bibell gylchol o'r un maint enwol).
2) Oherwydd na fydd yn mynd yn sownd yn ystod y llawdriniaeth (pan nad oes iraid), gellir ei ddefnyddio'n ddibynadwy mewn cyfryngau cyrydol a hylifau pwynt berwi isel.
3) Gellir selio cyflawn o fewn ystod pwysau a thymheredd mwy.
4) Gellir agor a chau cyflym. Dim ond 0.05-0.1s yw amser agor a chau rhai strwythurau i sicrhau y gellir ei ddefnyddio yn system awtomeiddio'r fainc prawf. Pan fydd y falf yn cael ei hagor a'i chau yn gyflym, bydd y llawdriniaeth yn rhydd o effaith.
5) Gellir gosod y darn cau sfferig yn awtomatig yn y safle ffin.
Falf pêl arnofio
Nodweddion
◆ Mae'r cysylltiad actuator yn mabwysiadu Safon Ryngwladol ISO5211
Design a dyluniad dyfais cloi turio llawn a chloi
◆ Capasiti llif cryf, gwrthiant llif bach, selio dwy ffordd
Strwythur gwrth-hedfan coesyn falf, dyluniad gwrth-dân a gwrth-statig
Cais Trosolwg
◆ Nid oes gan y bêl o falf pêl arnofiol siafft gefnogol ac mae'n cael ei dal gan sedd y falf mewn cyflwr "arnofio";
◆ Fe'i defnyddir yn helaeth mewn diwydiannau petroliwm, cemegol, nwy naturiol, pŵer trydan, meteleg a diwydiannau eraill ar gyfer torri i ffwrdd neu ychydig bach o addasiad.
Paramedrau Technegol
Diamedr Enwol: DN15 ~ DN200 (1/2 "~ 8")
Lefel Lefel Pwysau: PN16-PN100 (Dosbarth150 ~ 600)
Tymheredd Gweithredu: -40C ~ 450C ◆ Dull cysylltu: Fflange, edau, weldio
◆ Ffurflen selio: sêl feddal, sêl fetel
Prif Ddeunydd
◆ Corff falf: dur carbon, dur gwrthstaen, dur aloi, dur deublyg, ac ati.
Craidd Craidd Falf: Dur gwrthstaen, dur deublyg, ac ati.
Seat sedd falf; sêl feddal; PTFE, R-PTFE, PPL, PEEK
◆ Chwistrellu Sêl Metel: STL, WC, NI60, CR3C2, ac ati.
Falf pêl trunnion
Nodweddion
Dyluniad dyluniad gwrth-dân gyda dyfais gwrth-statig
◆ Dyluniad turio llawn, capasiti llif cryf a gwrthiant llif bach
◆ Mae'r ceudod falf yn rhyddhau pwysau yn awtomatig ac mae ganddo berfformiad amddiffyn diogelwch da.
◆ Amrywiaeth o ffurfiau strwythurol i ddewis ohonynt
Cais Trosolwg
◆ Mae'r falf bêl trunnion yn mabwysiadu strwythur pêl trunnion ac nid yw'n symud ar ôl cael ei phwyso: gellir ei addasu i sefyllfaoedd gwasgedd uchel a diamedr mawr, a gall ddefnyddio strwythur turio llawn neu lai o dyrau turio yn ôl yr angen.
◆ Fe'i defnyddir yn helaeth mewn petroliwm, cemegol, nwy naturiol, pŵer trydan, meteleg, bwyd a diwydiannau eraill.
Paramedrau Technegol
Diamedr Enwol: DN50 ~ DN1200 (2 "-48")
Lefel Lefel Pwysau: PN16 ~ PN420 (Dosbarth150 ~ 2500)
Tymheredd gweithio: -40 gradd ~ 450 gradd
◆ Dull Cysylltu: Fflange, Weldio Ffurflen Selio: Sêl Meddal, Sêl Fetel
Prif Ddeunydd
Corff Corff Falf: Dur carbon, dur gwrthstaen, dur aloi, dur deublyg, ac ati.
Craidd Craidd Falf: Dur gwrthstaen, dur deublyg, ac ati.
◆ Sedd falf: Sêl feddal: PTFE, R-PTFE, PPL, PEEK
◆ Chwistrellu Sêl Metel: STL, WC, NI60, CR3C2, ac ati.
Crynhoad model
Codau ychwanegol ar gyfer falfiau pêl:
Mae V yn nodi bod gan y craidd falf strwythur V-porthladd, mae D yn dynodi tymheredd isel, mae B yn dynodi inswleiddio, mae P yn dynodi strwythur ecsentrig, mae U, S a DY yn dynodi math ar y brig yn bennaf;
Cod Enw Falf Bêl:
Mae Q yn golygu falf bêl; Cod Gyrru Falf Bêl: Mae 2 yn golygu electro-hydrolig, mae 3 yn golygu tyrbin, mae 6 yn golygu niwmatig, mae 7 yn golygu hydrolig, mae 9 yn golygu trydan, nid oes gan lawlyfr god;
Cod Modd Cysylltiad:
Mae 1 yn golygu edau benywaidd, 4 yn golygu math o flange, mae 6 yn golygu weldio, mae 7 yn golygu math wafer;
Cod Math Strwythurol:
Math arnofio: Mae 1 yn golygu sianel llif syth, mae 2 yn golygu y-port, 4 yn golygu L-port, mae 5 yn golygu t-port;
Math Trunnion: Mae 0 yn golygu hemisfferig yn syth drwodd, mae 6 yn golygu sianel llif pedair ffordd, mae 7 yn golygu llif syth drwodd, mae 8 yn golygu L-port, mae 9 yn golygu Y-CORT;
Cod Deunydd Sêl:
B aloi babbitt, f rwber fflworin, leinin fflworin f46, dur aloi h, leinin rwber j, m monel aloi, n plastig neilon, monel p, y aloi caled, prosesu uniongyrchol corff falf w;
Cod Gradd Pwysau:
Mae 16 yn golygu mai'r pwysau yw 16 cilogram (1.6MPA) a gall y pwysau uchaf gyrraedd 64MPA; Mae 150 pwys yn golygu pwysau punt safonol America, a gall y lefel pwysau uchaf gyrraedd 2500 pwys (150 pwys =1.6 mpa/300lb =2.5-4.0 mpa/400lb =6.4 mpa/600lb {=10 mpa); Mae 5k yn cynrychioli pwysau dyddiol, y pwysau uchaf yw 63k;
Cod Deunydd Corff Falf:
Titaniwm ac aloi titaniwm, C ddur carbon, I Cromium Molybdenum Steel, P Dur Di -staen, S Plastig.
Cwmpas y Cais
Senarios diwydiannol: Fe'i defnyddir mewn systemau petroliwm, cemegol a phŵer i reoleiddio neu dorri dŵr, stêm, nwy a chyfryngau eraill i ffwrdd, yn enwedig addas ar gyfer amgylcheddau tymheredd uchel a gwasgedd uchel fel dwythellau mwg a dwythellau aer a phiblinellau nwy;
Ardaloedd bywoliaeth pobl: Fe'i defnyddir fel falfiau torri i ffwrdd mewn piblinellau pwysedd isel fel gwresogi, cyflenwi dŵr a draenio.
Falfiau Llawlyfr
