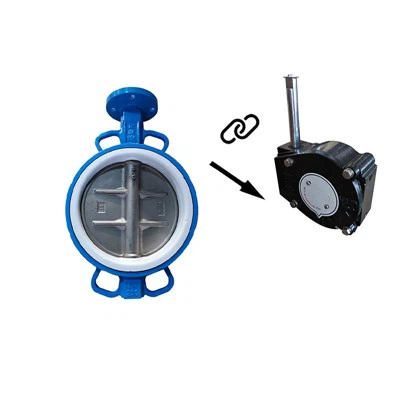

Tri falf glöyn byw gêr llyngyr ecsentrig
Nhrosolwg
Mae'r falf pili pala, a elwir hefyd yn falf fflap, yn falf rheoli llif cyffredin mewn diwydiant a bywyd sifil. Fe'i defnyddir yn aml ar gyfer rheoli switsh piblinellau pwysau - isel. Mae'r falf glöyn byw yn falf sy'n defnyddio disg agor a chau siâp disg - (plât glöyn byw) i ddychwelyd tua 90 gradd i agor, cau neu addasu llif y cyfrwng. Gellir defnyddio'r falf pili pala i reoli llif gwahanol fathau o hylifau fel aer, dŵr, stêm, cyfryngau cyrydol amrywiol, mwd, olew, metel hylif a chyfryngau ymbelydrol. Mae'n chwarae rôl yn bennaf o dorri i ffwrdd a gwefreiddio ar y biblinell. Mae rhan sy'n agor a chau'r falf glöyn byw yn blât glöyn byw siâp disg - sy'n cylchdroi o amgylch ei echel ei hun yn y corff falf i gyflawni'r pwrpas o agor, cau neu reoleiddio.
Nodweddion strwythurol
Mae gan y falf pili pala nodweddion strwythur syml, maint bach, pwysau ysgafn, defnydd deunydd isel, maint gosod bach, newid cyflym, cylchdroi cilyddol 90 gradd, a torque gyrru bach. Fe'i defnyddir i dorri i ffwrdd, cysylltu ac addasu'r cyfrwng ar y gweill, ac mae ganddo nodweddion rheoli hylif da a pherfformiad cau a selio.
Gall falfiau pili pala gludo mwd heb lawer o gronni hylif wrth agor y bibell. Gellir selio da o dan bwysedd isel. Perfformiad addasu da.
Mae dyluniad symlach y plât glöyn byw yn lleihau colli gwrthiant hylif, gan ei wneud yn gynnyrch arbed egni -.
Mae coesyn y falf yn strwythur coesyn trwy -, sydd wedi'i dymheru ac sydd â phriodweddau mecanyddol cynhwysfawr da, ymwrthedd cyrydiad ac ymwrthedd crafiad. Pan fydd y falf glöyn byw yn cael ei hagor a'i chau, mae coesyn y falf yn cylchdroi yn unig ond nid yw'n symud i fyny ac i lawr. Nid yw'n hawdd niweidio pacio'r coesyn falf ac mae'r sêl yn ddibynadwy. Mae'n sefydlog gyda phin côn y plât glöyn byw, ac mae'r pen estynedig wedi'i gynllunio i atal coesyn y falf rhag cwympo pan fydd y cysylltiad rhwng coesyn y falf a'r plât glöyn byw wedi'i dorri ar ddamwain.
Mae'r dulliau cysylltu yn cynnwys cysylltiad flange, cysylltiad wafer, cysylltiad weldio casgen a chysylltiad wafer lug. Mae'r dulliau gyriant yn cynnwys llawlyfr, gyriant gêr llyngyr, trydan, niwmatig, hydrolig, electro - cyswllt hydrolig ac actuators eraill, a all wireddu rheolaeth o bell a gweithrediad awtomatig.
Nosbarthiadau
Yn ôl modd gyrru'r falf glöyn byw, mae'r falf glöyn byw wedi'i rhannu'n falf glöyn byw trydan, falf glöyn byw niwmatig, falf glöyn byw hydrolig a falf glöyn byw â llaw. Yn ôl y gwahaniaeth yn y math strwythurol, mae'r falf glöyn byw wedi'i rannu'n falf glöyn byw llinell ganol, falf glöyn byw ecsentrig sengl, falf glöyn byw ecsentrig dwbl a falf glöyn byw ecsentrig triphlyg.
1. Falf Glöynnod Byw Centerline: Mae echel coesyn y falf, canolfan plât glöynnod byw a chanol corff y falf glöyn byw llinell ganol yn yr un safle, gyda strwythur syml a gweithgynhyrchu cyfleus. Mae falfiau glöyn byw wedi'u leinio â rwber cyffredin yn perthyn i'r categori hwn. Oherwydd bod y plât glöyn byw a sedd y falf bob amser mewn cyflwr o allwthio a chrafu, mae'r pellter gwrthiant yn fawr ac mae'r gwisgo'n gyflym.
2. Falf Glöynnod Byw Ecsentrig Sengl: Er mwyn datrys problem allwthio plât y glöyn byw a sedd falf y falf glöyn byw consentrig, cynhyrchwyd un falf glöyn byw ecsentrig. Ei nodwedd strwythurol yw bod echel coesyn y falf yn gwyro o ganol y plât pili pala, fel nad yw pennau uchaf ac isaf y plât glöyn byw bellach yn dod yn echel cylchdro, gwasgaredig, a lleihau allwthiad gormodol pennau uchaf ac isaf y plât glöyn byw a sedd y falf. Gan fod canolfan gylchdroi'r plât pili pala (hy canolfan siafft y falf) a'r adran selio plat glöyn byw - wedi'u gosod yn ecsentrig, mae'r arwyneb selio plât glöyn byw yn gwahanu'n raddol oddi wrth arwyneb selio sedd y falf yn ystod proses agor y falf glöyn byw. Pan fydd y plât glöyn byw yn cylchdroi i 20 gradd ~ 25 gradd, mae'r arwyneb selio plât glöyn byw yn gwahanu'n llwyr oddi wrth arwyneb selio sedd y falf. Pan fydd y plât glöyn byw wedi'i agor yn llawn, mae bwlch yn cael ei ffurfio rhwng y ddau arwyneb selio. O ganlyniad, mae'r gwisgo a'r allwthio mecanyddol cymharol rhwng y ddau arwyneb selio yn cael eu lleihau'n fawr yn ystod proses agoriadol a chau'r falf pili pala, a thrwy hynny sicrhau selio'r falf pili pala.
Strwythur selio falf glöyn byw selio ecsentrig sengl
3. Mae'r falf glöyn byw ecsentrig dwbl, sef yr un a ddefnyddir fwyaf, yn cael ei wella ymhellach ar sail y falf glöyn byw ecsentrig sengl. Ei nodwedd strwythurol yw bod echel coesyn y falf yn gwyro o ganol y plât pili pala a chanol y corff. Mae'r effaith ecsentrig ddwbl yn galluogi'r plât pili pala i wahanu'n gyflym o sedd y falf ar ôl i'r falf gael ei hagor, gan ddileu'r allwthio gormodol diangen a'r crafu rhwng y plât glöyn byw a sedd y falf, gan leihau'r gwrthiant agoriadol, lleihau gwisgo, a chynyddu oes y sedd falf. Gan fod canolfan gylchdroi'r plât glöyn byw (hy canolfan echel y falf) a llinell ganol y corff falf yn cael eu gwrthbwyso o ran maint ar sail y falf glöyn byw ecsentrig sengl, bydd wyneb selio plât y glöyn byw yn gwahanu o'r arwyneb selio sedd falf yn gyflymach na'r broses falf selio ecsentrig sengl. Pan fydd y plât glöyn byw yn cylchdroi i 8 gradd ~ 12 gradd, mae wyneb selio plât y glöyn byw yn gwahanu'n llwyr oddi wrth sêl sedd y falf. Pan fydd wedi'i agor yn llawn, mae bwlch mwy yn cael ei ffurfio rhwng y ddau arwyneb selio. Mae dyluniad y math hwn o falf glöyn byw yn lleihau'r gwisgo mecanyddol a'r gorlenwi a dadffurfiad pwysau rhwng y ddau arwyneb selio yn fawr, ac yn gwella perfformiad selio falf y glöyn byw.
Strwythur selio falf glöyn byw selio ecsentrig dwbl
4. Er mwyn sicrhau ymwrthedd tymheredd uchel, rhaid defnyddio morloi metel, ond mae'r gollyngiad yn fawr; Er mwyn cyflawni gollyngiadau sero, rhaid defnyddio morloi meddal, ond nid ydynt yn gallu gwrthsefyll tymheredd uchel. Er mwyn goresgyn y gwrthddywediad hwn o'r falf glöyn byw ecsentrig dwbl, roedd y falf glöyn byw yn ecsentrig am y trydydd tro. Mae'r SO - o'r enw trydydd ecsentrigrwydd yn golygu nad yw siâp y pâr selio yn gôn positif, ond yn gôn oblique.
Oherwydd bod llinell ganol sedd y falf yn cael ei gwrthbwyso o linell ganol y corff falf ar sail y falf glöyn byw ecsentrig dwbl, bydd wyneb selio plât y glöyn byw yn gwahanu ar unwaith o arwyneb selio sedd y falf ar y foment agor yn ystod proses agoriadol y falf glöyn byw, a bydd yn cysylltu a gwasgu arwyneb selio ar yr eiliad selio yn unig. Pan fydd wedi'i agor yn llawn, mae bwlch yn cael ei ffurfio rhwng y ddau arwyneb selio, sydd yr un fath â'r falf glöyn byw selio ecsentrig dwbl. Mae dyluniad y math hwn o falf pili pala yn dileu'r gwisgo a'r sgrafelliad mecanyddol rhwng y ddau arwyneb selio yn llwyr, gan wella perfformiad selio a bywyd gwasanaeth y falf pili pala yn fawr.
Paramedrau technegol sylfaenol
Math o Falf: Falf Glöynnod Byw
Modd Gyrru: Llawlyfr/Trydan/Pneumatig/Gyriant Tyrbin
Math o Gysylltiad: Fflange/Wafer/Welded
Math Strwythurol: ecsentrig ecsentrig/dwbl/ecsentrig triphlyg
Math o Sêl: Sêl feddal/sêl fetel
Pwysedd enwol: 16mpa, ac ati.
Diamedr Enwol: 10 ~ 5000mm
Deunydd Corff Falf: Dur Cast/Dur Di -staen, ac ati.
Ystod tymheredd cymwys, ac ati.
Ngheisiadau
Mae falfiau glöyn byw yn addas ar gyfer dŵr croyw, carthffosiaeth, dŵr y môr, dŵr halen, stêm, nwy naturiol, bwyd, meddygaeth, cynhyrchion olew, asidau amrywiol ac alcalïau a phiblinellau eraill y mae angen eu selio llwyr, gollyngiad prawf nwy sero, gofynion oes uchel, a thymheredd gweithio rhwng -10 gradd a 150 gradd.
Mae falfiau glöyn byw ecsentrig meddal - wedi'u selio yn addas ar gyfer dau - ffordd agor a chau a rheoleiddio piblinellau awyru a thynnu llwch, ac fe'u defnyddir yn helaeth mewn piblinellau nwy a dyfrffyrdd mewn meteleg, diwydiant ysgafn, trydan, a systemau petrocemegol. Mae metel - i - gwifren fetel - wedi'i selio dwbl - Mae falfiau glöyn byw ecsentrig
Yn ogystal â chael eu defnyddio fel falfiau rheoli rhaglen ar gyfer dyfeisiau gwahanu nwy swing pwysau mawr -, mae metel - i - wyneb metel {- wedi'i selio â thriphlyg {4}, metallewm, petrol, yn cael ei ddefnyddio'n betronol, yn gallu cael ei ddefnyddio mewn petrol. trydan a meysydd eraill.
Deunyddiau cydran mewnol falf
Prif ddulliau o galedu triniaeth
Deunyddiau cydran mewnol falf a ddefnyddir yn gyffredin yw SUS304, SUS316, SUS316L, SUS410, SUS420, ac ati, ac maent yn cael eu prosesu yn unol â hynny yn unol â gwahanol amodau hylif. Ar gyfer rheoli hylifau cavitation, hylifau sy'n cynnwys gronynnau solet, a thymheredd - uchel a sefyllfaoedd pwysau uchel -, rhaid eu caledu. triniaeth i ymestyn oes gwasanaeth y falf.
Triniaeth Gwres
A.304/316 Triniaeth Datrysiad Solid
Mae'r gyfres hon o ddeunyddiau yn ddur gwrthstaen austenitig ac fe'i defnyddir yn bennaf mewn amodau gwaith lle mae'r cyfrwng yn gyrydol neu mewn sefyllfaoedd tymheredd - isel. Pan fydd y cyfrwng yn gyrydol iawn, rhaid cynnal triniaeth toddiant. Pwrpas triniaeth datrysiad yw gwella caledwch ac ymwrthedd cyrydiad y deunydd.
Ystod Tymheredd -196 ~ 530 Gradd
b.410/420 Triniaeth quenching a thymheru (quenching + tymheru)
Deunydd y gyfres hon yw dur gwrthstaen martensitig, sy'n ddeunydd gwrthsefyll cavitation - rhagorol. Rhaid ei ddiffodd a'i dymheru wrth ei ddefnyddio mewn tymheredd - uchel a sefyllfaoedd gwahaniaeth pwysau uchel -. Pwrpas quenching a thymheru triniaeth yw gwella caledwch y deunydd yn fawr ac ymestyn ei oes gwasanaeth o dan amodau gwaith llym.
Amrediad tymheredd -45 ~ 425 gradd
C.17-4ph triniaeth caledu dyodiad
Mae gwahanol fathau a meintiau o elfennau cryfhau yn cael eu hychwanegu at gyfansoddiad cemegol dur gwrthstaen, ac mae gwahanol fathau a meintiau o garbidau, nitridau, carbidau a chyfansoddion rhyngmetallig yn cael eu gwaddodi trwy'r broses galedu dyodiad, sydd nid yn unig yn gwella cryfder y dur ond yn cynnal digon o galedwch. Math o ddur gwrthstaen cryfder -, y cyfeirir ato fel caledu dyodiad.
Amrediad tymheredd -45 ~ 425 gradd
Triniaeth caledu arwyneb
Rhennir triniaeth gwres arwyneb yn ddau gategori: quenching arwyneb a thriniaeth gwres cemegol arwyneb.
a. Diffodd arwyneb gwresogi fflam, cysylltwch â diffodd wyneb gwresogi trydan, diffodd gwresogi sefydlu arwyneb, ac ati.
b. Carburizing, nitridio, carbonitriding, boronizing cromiwm, ymdreiddio copr, ac ati.
Triniaeth arwyneb
Mae cladin stellite (prif gydrannau CO, CR, W) yn ddull triniaeth caledu a ddefnyddir yn gyffredin gydag ymwrthedd cyrydiad rhagorol. Mae dau ddull o wynebu stellite: wyneb llawn ac wyneb rhannol. Nid oes rheoleiddio safonol ar gyfer y dull wyneb penodol. Mae fel arfer yn dibynnu ar wahanol bwysau a thymheredd yr hylif ac a yw'r hylif yn cynnwys gronynnau.
Mesurau amddiffyn pecynnu
Strwythur a Deunyddiau Pecynnu
Dylai'r pecynnu gael ei gynllunio i fod yn gryf ac yn ysgafn i wrthsefyll pwysau ac effeithiau amrywiol wrth eu cludo. Dylai'r deunyddiau a ddefnyddir fod ag ymwrthedd tywydd da, ymwrthedd cemegol ac ymwrthedd gwisgo i addasu i wahanol amgylcheddau cludo.
Selio a gollwng - prawf
Mae'r pecynnu yn mabwysiadu technoleg selio ddibynadwy, megis selio gwres, selio glud neu ddefnyddio cylchoedd selio, i sicrhau tyndra aer a thyndra hylif y pecynnu.
Hawdd ei drin a'i adnabod
Mae maint a phwysau'r pecynnu yn cydymffurfio ag egwyddorion ergonomig, gan sicrhau eu bod yn cael eu trin yn ddiogel ac yn gyfleus ar gyfer trinwyr. Ar yr un pryd, mae'r deunydd pacio yn nodi'n glir y wybodaeth cargo, megis enw, pwysau a chyrchfan, i'w hadnabod a'u dosbarthu'n gyflym.
Adnabod Cargo Arbennig
Ar gyfer nwyddau arbennig, fel sylweddau fflamadwy, ffrwydrol, gwenwynig, cyrydol neu ymbelydrol, rhaid gosod y label nwyddau peryglus cyfatebol ar y pecynnu.
Manylebau pecynnu nwyddau peryglus
Ar gyfer nwyddau arbennig, fel sylweddau fflamadwy, ffrwydrol, gwenwynig, cyrydol neu ymbelydrol, rhaid gosod y label nwyddau peryglus cyfatebol ar y pecynnu.
Ardystiadau
Trosolwg o'r Cwmni
Mae ein cwmni wedi'i leoli ym Mharc Diwydiannol Zhongbei, ardal Xiqing, Tianjin. Mae'n gwmni proffesiynol sy'n integreiddio mecatroneg, gan gynnwys dylunio a datblygu, cynhyrchu a chydosod, gwerthu a gwasanaeth actiwadyddion trydan a chynhyrchion falf.
Mae'r sylfaen gynhyrchu yn cynnwys ardal o 2,000 metr sgwâr
Proses QC Arolygu Ansawdd Menter
01. Profi Mewnol
Gwiriwch y gwydr golwg a'r pwyntydd i gael ei alinio.
Gwiriwch y gwifrau am aliniad cywir.
Gwiriwch y camiau terfyn agored a chau i ymgysylltu'n llawn.
Gwiriwch y pwyntydd am ymgysylltiad llawn.
Gwiriwch safle'r pwyntydd i gael ei alinio â'r actuator trydan.
Gwiriwch y sgriwiau mewnol am dyndra.
02. Archwiliad Ymddangosiad
Gwiriwch am baent yn plicio/staeniau
Lynchau
Cysylltydd gwrth -ddŵr
Plwg llwch â llaw
03. Math o Gynnyrch
A yw'r foltedd yn gyson â marcio blwch ewyn y cynnyrch?
A yw'r math rheoli yn gyson â marcio blwch ewyn y cynnyrch?
04.Marking
Defnyddiwch beiriant marcio laser i farcio rhif y cynnyrch
Eitemau arolygu ar gyfer setiau falf cyflawn
01. Yn ôl y wybodaeth ar y gorchymyn cynhyrchu, gwiriwch a yw'r cynnwys canlynol yn gyson â'r gorchymyn cynhyrchu
Maint falf
Diamedr
Deunydd falf
Dull Cysylltiad Falf
Pwysau falf
Foltedd
Math o reoli actuator
A yw'r ffrwydrad Actuator - yn brawf?
02. Gwiriwch y sgriwiau cau
Gwiriwch a yw'r sgriwiau rhwng y falf a'r actuator trydan yn cael eu tynhau ai peidio.
Proses cynhyrchu diogelwch safonol yn y gweithdy
Gosodan
Tynnu a threfnu eitemau diangen, rhyddhau lle, defnyddio gofod yn hyblyg, atal camddefnyddio a chamleoli, a siapio'r gweithle cyffredinol.
Threfnem
Lleolwch a marciwch yr eitemau sydd eu hangen arnoch, eu trefnu, gwneud y gweithle yn glir ar gip, creu amgylchedd gwaith taclus, a byrhau'r amser y mae'n ei gymryd i ddod o hyd i eitemau.
Nglaniad
Cynnal amgylchedd gwaith glân, taclus, dymunol, ansawdd sefydlog, a lleihau cronni diwydiannol.
Thwti
Cynnal canlyniadau blaenorol 3S, glanhau, cynnal canlyniadau 3S, a gadael argraff dda ar gwsmeriaid.
Hansawdd
Datblygu arferion da a rhinweddau cadw at reoliadau, meithrin arferion da o weithwyr sy'n cadw at y rheolau, ac yn creu ysbryd tîm.
Statws a rôl 5S
1. Gwella delwedd gorfforaethol
2. Gwella cynhyrchiant ac effeithlonrwydd gwaith
3. Gwella trosiant cynhyrchu
4. Lleihau methiannau a sicrhau ansawdd
5. Cryfhau diogelwch a lleihau peryglon diogelwch posibl
Cwestiynau Cyffredin
Beth am eich pris?
Er ei fod o ansawdd uchel ond mae'r pris yn amrywio yn ffafriol.
Beth yw eich MOQ?
Un darn.
Beth yw'r amser dosbarthu?
Mae tua 2-4 wythnos ar ôl i ni dderbyn y taliad.
Oes gennych chi gynhyrchion mewn stoc?
Oes, gellir cludo rhywfaint o stoc o fewn 3 diwrnod.
Ydych chi'n profi'ch holl nwyddau cyn eu danfon?
Ydy, mae'r holl gynhyrchion yn cael eu harchwilio'n llawn cyn eu danfon.
Beth yw'r warant?
Mae ein gwarant yn flwyddyn. Ar ôl i chi dderbyn y nwyddau, os dewch o hyd i gynhyrchion nam, dim ond cymryd lluniau neu fideos i'w hanfon atom. Byddwn yn ail - ei wneud ar gyfer re - eu hariannu i gwsmeriaid ar ôl i ni gadarnhau mai ein cyfrifoldebau ni ydyw.
