falf wirio lifft wafferi
Rhagymadrodd
Mae disg y falf wirio glöyn byw yn siâp disg ac yn cylchdroi ar echel cylchdro sianel sedd y falf. Oherwydd bod y sianel yn y falf wedi'i symleiddio, mae'r pwysedd llif yn llai na'r falf wirio glöyn byw, sy'n addas ar gyfer cyfraddau llif isel a diamedrau mawr lle nad yw'r llif yn newid llawer. Rhennir falfiau gwirio glöyn byw yn dri math: math disg sengl, math disg dwbl a math aml-ddisg. Rhennir y tair ffurf hyn yn bennaf yn ôl diamedr y falf. Y pwrpas yw gwanhau'r sioc hydrolig pan fydd y cyfrwng yn stopio llifo neu'n gwrthdroi llif.
2. Falf wirio y mae'r disg falf yn cylchdroi o amgylch pin yn y sedd falf. Mae gan y falf wirio disg strwythur syml a dim ond ar biblinellau llorweddol y gellir ei osod, ac mae ganddi berfformiad selio da.
3. Falf y mae ei ddisg yn llithro ar hyd llinell ganol y corff falf. Mae'r falf wirio piblinell yn fath newydd o falf. Mae'n fach o ran maint, yn ysgafn o ran pwysau ac mae ganddo dechnoleg prosesu dda. Mae'n un o gyfarwyddiadau datblygu falfiau gwirio.
Swyddogaeth y math hwn o falf yw caniatáu i'r cyfrwng lifo i un cyfeiriad yn unig ac atal y llif i un cyfeiriad. Fel arfer mae'r math hwn o falf yn gweithio'n awtomatig. O dan bwysau hylif sy'n llifo i un cyfeiriad, mae'r disg falf yn agor; pan fydd yr hylif yn llifo i'r cyfeiriad arall, mae'r pwysedd hylif a hunan-bwysau'r ddisg falf yn gweithredu ar y sedd falf, gan dorri'r llif i ffwrdd.
Nodweddion Cynnyrch
Mae'r falf wirio yn cynnwys corff falf, disg falf, coesyn falf, sbring a rhannau eraill. Mae'n mabwysiadu cysylltiad math wafferi ac mae ganddo strwythur cryno. Oherwydd bod gan y disg falf strôc cau byr a'i fod wedi'i lwytho â sbring, mae'r cyflymder cau yn gyflym, a all leihau morthwyl dŵr. Mae gan y cynnyrch nodweddion maint bach, pwysau ysgafn, gweithredu sensitif, selio dibynadwy, a gosodiad hawdd. Gellir ei osod yn llorweddol neu'n fertigol, a gellir ei ddefnyddio mewn dŵr, asid gwan, alcali gwan, cyfryngau cyrydol, stêm, olew a chyfryngau eraill. Mae gan y falf wirio swing traddodiadol sy'n gysylltiedig â fflans H44 anfanteision maint swmpus, ymwrthedd hylif mawr, pwysedd morthwyl dŵr uchel pan fydd y falf ar gau, anhawster gosod a chynnal a chadw, ac amser defnydd byr. Yn wyneb y problemau sy'n bodoli yn y falf wirio strwythur fflans traddodiadol, mae gan falf wirio swing disg dwbl waffer H76 nodweddion hyd strwythurol byr, maint bach, pwysau ysgafn, cau falf yn gyflym, pwysedd morthwyl dŵr isel, gosodiad hawdd, a ymwrthedd hylif isel. , mae ganddo nodweddion gweithredu sensitif, perfformiad selio da, strôc disg falf fer, effaith cau falf fach, strwythur cyffredinol syml a chryno, a bywyd gwasanaeth hir.

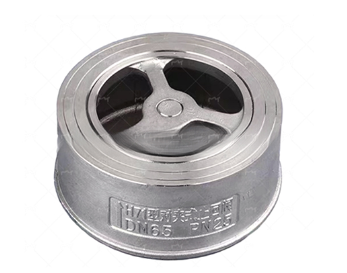

Arddangosfa cynnyrch
Egwyddor gweithio
Gellir ei ddefnyddio hefyd ar linellau sy'n cyflenwi systemau ategol lle gall y pwysau godi uwchlaw pwysedd y system. Gellir rhannu falfiau gwirio yn bennaf yn falfiau gwirio swing (cylchdroi yn ôl canol disgyrchiant) a falfiau gwirio lifft (symud ar hyd yr echelin).
Swyddogaeth y math hwn o falf yw caniatáu i'r cyfrwng lifo i un cyfeiriad yn unig ac atal y llif i'r cyfeiriad arall. Fel arfer mae'r math hwn o falf yn gweithio'n awtomatig. O dan bwysau hylif sy'n llifo i un cyfeiriad, mae'r disg falf yn agor; pan fydd yr hylif yn llifo i'r cyfeiriad arall, mae'r pwysedd hylif a hunan-bwysau'r ddisg falf yn gweithredu ar y sedd falf, gan dorri'r llif i ffwrdd.
Mae gan y falf wirio swing fecanwaith colfach a disg falf drws sy'n gorwedd yn rhydd ar wyneb y sedd ar oleddf. Er mwyn sicrhau y gall y ddisg falf gyrraedd safle priodol wyneb y sedd falf bob tro, mae'r ddisg falf wedi'i dylunio yn y mecanwaith colfach fel bod gan y disg falf ddigon o le swing ac yn gwneud i'r ddisg falf gysylltu â'r falf yn wirioneddol ac yn gynhwysfawr. sedd. Gellir gwneud y fflap falf yn gyfan gwbl o fetel, neu gellir ei fewnosod â lledr, rwber neu orchudd synthetig ar y metel, yn dibynnu ar y gofynion perfformiad. Pan fydd y falf wirio swing yn gwbl agored, mae'r pwysedd hylif bron yn ddi-rwystr, felly mae'r gostyngiad pwysau trwy'r falf yn gymharol fach. Mae disg falf y falf wirio lifft wedi'i leoli ar wyneb selio sedd y falf ar y corff falf. Ac eithrio y gall y disg falf godi a chwympo'n rhydd, mae gweddill y falf hon fel falf stopio. Mae'r pwysedd hylif yn achosi i'r ddisg falf godi o wyneb selio sedd y falf. Mae ôl-lifiad y cyfrwng yn achosi i'r ddisg falf ddisgyn yn ôl i'r sedd falf a thorri'r llif i ffwrdd. Yn dibynnu ar yr amodau defnydd, gall y ddisg falf fod yn strwythur holl-metel, neu gellir ei fewnosod â pad rwber neu gylch rwber ar ffrâm y ddisg falf. Fel y falf stopio, mae taith hylif trwy'r falf wirio lifft hefyd yn gul, felly mae'r pwysau sy'n mynd trwy'r falf wirio lifft yn fwy na'r falf wirio swing, ac mae llif y falf wirio swing yn llai cyfyngedig.
Dosbarthiadau
Yn ôl y strwythur, gellir ei rannu'n dri math:
falf wirio lifft, falf wirio swing a falf wirio glöyn byw:
1. Rhennir falfiau gwirio lifft yn ddau fath: fertigol a llorweddol.
2. Rhennir falfiau gwirio swing yn dri math: math disg sengl, math disg dwbl a math aml-ddisg.
3. Mae'r falf wirio glöyn byw yn syth drwodd. Gellir rhannu'r falfiau gwirio uchod yn bedwar math o ffurfiau cysylltiad: cysylltiad threaded, cysylltiad fflans, cysylltiad weldio a chysylltiad waffer.
Dosbarthiad yn ôl deunydd
1. Falf gwirio haearn bwrw
2. falf wirio pres
3. falf wirio dur di-staen
4. falf wirio dur carbon
5. Falf gwirio dur ffug
Rhagofalon
1. Peidiwch â gadael i'r falf wirio ddwyn pwysau yn y system biblinell. Dylid cynnal falfiau gwirio mawr yn annibynnol fel nad yw'r pwysau a gynhyrchir gan y system biblinell yn effeithio arnynt.
2. Wrth osod, nodwch y dylai cyfeiriad llif canolig fod yn gyson â chyfeiriad y saeth a nodir ar y corff falf.
3. Dylid gosod y falf wirio fflap fertigol math lifft ar y biblinell fertigol. 4. Dylid gosod falf wirio fflap llorweddol math lifft ar biblinellau llorweddol.
Dimensiynau
