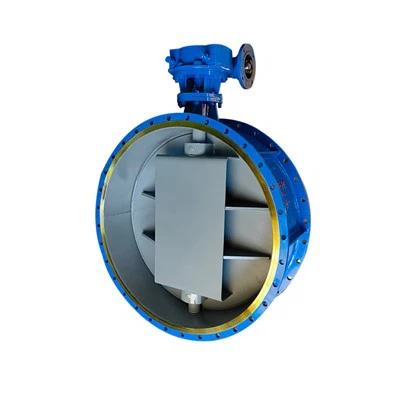

Falf mwy llaith DN2000
Lefel pwysau PN{0}}PN16 (-class150)
Tymheredd gweithio 20 gradd -200C
Dull cysylltu Clamp, lug, fflans, weldio
Trosolwg
· Mae'r plât falf yn mabwysiadu dyluniad strwythur tri-ecsentrig. Yn ystod y 90-gweithrediad strôc lawn, nid oes unrhyw ffrithiant â sedd y falf trwy gydol y broses.
· Defnyddiwch sêl torque yn lle sêl safle i sicrhau sefydlogrwydd hirdymor a selio deugyfeiriadol. Gall y lefel gollyngiadau optimaidd gyrraedd dim gollyngiad.
· Gan fabwysiadu strwythur selio holl-metel, mae'r lefel gollwng yn uwch na gofynion API598 ar gyfer falfiau sêl metel.
· Mae sedd y falf wedi'i gwneud o arwyneb carbid Stellite 21 wedi'i weldio ar y corff falf. Gellir defnyddio'r falf mewn ystod eang iawn o amodau gwaith, gan sicrhau bywyd gwasanaeth hir. Ar yr un pryd, nid oes angen ailosod y sedd falf, ac mae'r gost cynnal a chadw yn isel.
· Corff falf cast un darn, dimensiynau wyneb yn wyneb yn cydymffurfio â gofynion ISO5752ASME B16.10 ac AP1609. O'i gymharu â mathau eraill o falf, mae'r cynulliad yn symlach ac yn fwy hyblyg.
· Mae'n mabwysiadu strwythur holl-metel heb unrhyw gydrannau selio nad ydynt yn gwrthsefyll tân i gyflawni diogelwch tân cynhenid. Yn cwrdd â gofynion API 607.
· Dyluniad strwythur tri ecsentrig, gyda chynhwysedd cylchrediad da a nodweddion addasu rhagorol.
tri strwythur ecsentrig
Yr ecsentrigrwydd cyntaf: mae'r coesyn falf yn gwyro o linell ganol yr arwyneb selio; Ail ecsentrigrwydd: mae coesyn y falf wedi'i wyro ychydig o linell ganol y bibell. Mae'r ddau hynodrwydd hyn yn lleihau'r ffrithiant rhwng y plât falf a'r sedd falf yn fawr; mae falfiau glöyn byw perfformiad uchel fel arfer yn cael eu dylunio gyda'r ddau hynodrwydd hyn. Y trydydd ecsentrigrwydd: Mae siâp geometrig y plât glöyn byw yn cael ei ddadffurfio i ffurfio strwythur côn ar oleddf, sydd nid yn unig yn defnyddio'r effaith cam wreiddiol, ond hefyd yn dileu'r holl ffrithiant rhwng y sedd falf a'r plât glöyn byw yn ystod y strôc 90 gradd, gan gyflawni'r nod o gael gwared ar draul a sicrhau selio perffaith. Pwrpas. Oherwydd dyluniad y strwythur asgwrn cefn, nid oes angen cyfyngu'r falf yn ystod y broses gau. Mae cyfrifo a dewis ongl gyswllt y strwythur ecsentrig triphlyg yn sicrhau na fydd y falf yn sownd. Ar yr un pryd, mae'r nodwedd selio torque yn sicrhau bod y torque sy'n ofynnol ar gyfer newid falf yn aros yn sefydlog yn ystod y defnydd, gan sicrhau bywyd gwasanaeth hir.
Sedd fetel wydn
Mae'r falf glöyn byw ecsentrig triphlyg yn defnyddio cylch selio dur gwrthstaen elastig wedi'i osod ar y plât falf i sicrhau dim gollyngiad gwirioneddol. Cyflawnir dim gollyngiadau trwy elastigedd y sêl plât falf. Mae elastigedd y fodrwy selio hon yn cael ei gynhyrchu gan gywasgiad rheiddiol a ystwytho'r cylch selio pan fydd torque yn cael ei roi ar goesyn y falf. Mae gan yr arwyneb cyswllt rhwng y cylch selio a'r sedd falf strwythur "côn-mewn-côn", ac mae'r ddau gôn yn gonau oblique. Mae'r ongl gyswllt rhwng y cylch selio a'r sedd falf yn cynhyrchu "effaith lletem" bach, gan achosi'r cylch selio i symud yn feddal ac yn cywasgu'n rheiddiol. Oherwydd y cyswllt unffurf rhwng y sedd falf a'r cylch selio a symudiad meddal yr arwyneb selio, mae ymyl y sedd falf wedi'i lwytho'n gyfartal, a thrwy hynny gyflawni'r toriad tynnaf gyda'r torque lleiaf. Mae'r elastigedd a gynhyrchir gan torque yn achosi i'r falf gau i ffwrdd yn dynn, waeth beth fo'r cyfeiriad llif neu bwysau canolig.
cyfansoddiad cynnyrch
Corff falf cast un darn Mae dimensiynau wyneb yn wyneb y corff falf cast un darn yn cydymffurfio â gofynion ISO5752, ASME B16.10 ac API609. O'i gymharu â mathau eraill o falf, mae'r cynulliad yn symlach ac yn fwy hyblyg.
Braced cysylltiad uchaf Mae'r braced cysylltiad uchaf yn mabwysiadu fflans safonol ISO5211 a gellir ei gysylltu'n uniongyrchol â gwahanol actuators.
Coesyn gwrth-chwythu Mae'r dyluniad gwrth-bloc allanol safonol yn atal coesyn y falf rhag chwythu allan ac yn gwella diogelwch y falf.
Modrwy selio metel elastig Mae'r cylch selio metel elastig wedi'i osod ar y plât falf, a defnyddir y daliad cadw cylch selio i'w wasgu yn erbyn y plât falf, sydd nid yn unig yn sicrhau bod y cylch selio yn sefydlog, ond hefyd yn sicrhau anffurfiad elastig penodol. Mae'r cylch selio wedi'i leoli trwy leoli pinnau ar ei ymyl, gan wneud ailosod y cylch selio yn haws. Mae'r cynllun cadw siâp cylch sêl trwchus wedi'i gyfarparu â bolltau soced hecsagon lluosog i gywasgu'r cylch sêl i sicrhau bod cryfder y plât falf cyfan yn fwy dibynadwy.
Sêl pacio coesyn Gall y sêl pacio coesyn falf fabwysiadu amrywiaeth o ffurfiau strwythurol yn hyblyg yn unol â gwahanol amodau gwaith y cyfryngau a ddefnyddir gan y falf. Gall y dyluniad pacio fodloni'r gofynion allyriadau isel. Mae'r ffurflen selio wedi pasio prawf ISO 15848:1 Dosbarth BH a dilysiad AP622, gan gynnwys y ddyfais fflysio a'r ddyfais canfod pacio ar gyfer pacio a dwyn. Mae canfod gollyngiadau trylediad yn bodloni'r gofynion EPA a TALuft mwyaf llym
Sedd falf sêl fetel Mae'r sedd falf wedi'i selio â metel wedi'i gorchuddio ag aloi Stellite i sicrhau gwydnwch y falf mewn amrywiol gymwysiadau gan gynnwys tymheredd uchel ac amodau aflan. Mae seddi troshaen aloi stellite yn safonol ar bob maint.
Bearings byrdwn cylch uchel Mae'r ddyfais cario gwthiad cylch uchel yn pwyso'n gadarn ar wasier gwthiad caledwch uchel ar y siafft i ffurfio golchwr llithro canolog, gan ymestyn oes y gwasanaeth.
dwyn coesyn Mae'r dwyn hir yn mabwysiadu triniaeth caledu wyneb i leihau ffrithiant coesyn falf a lleihau trorym. Yn addas ar gyfer amodau gwaith cyfryngau budr neu bolymer, gall y cylch amddiffyn dwyn ddarparu amddiffyniad rhagorol i'r dwyn ac ymestyn ei oes.
