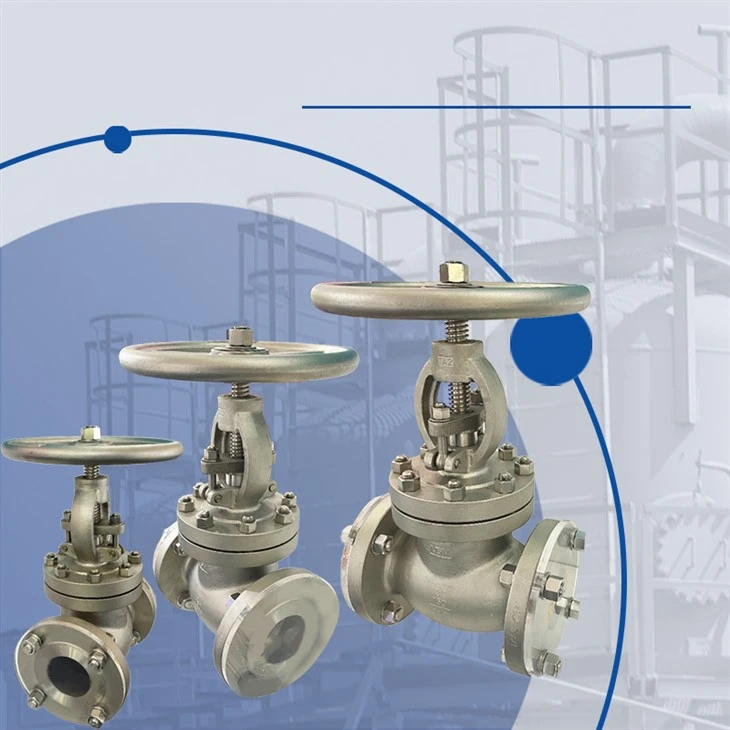

Falf glôb titaniwm

Mae rhan agoriadol a chau falf y Globe yn ddisg siâp plwg, mae'r arwyneb selio yn wastad neu'n gôn y môr, ac mae'r ddisg yn symud yn llinol ar hyd llinell ganol sedd y falf. Mae gan ffurf symud coesyn y falf, (enw cyffredin: coesyn nad yw'n codi), hefyd fath o goesyn codi a chylchdroi y gellir ei ddefnyddio i reoli gwahanol fathau o hylifau fel aer, dŵr, stêm, cyfryngau cyrydol amrywiol, mwd, olew, metel hylifol a chyfryngau ymbelydrol. llif. Felly, mae'r math hwn o falf cau yn addas iawn ar gyfer torri neu reoleiddio a gwefreiddio. Oherwydd bod strôc agor neu gau coesyn y falf y math hwn o falf yn gymharol fyr, ac mae ganddo swyddogaeth torri dibynadwy iawn, ac oherwydd bod newid agoriad sedd y falf yn gymesur â strôc y disg falf, mae'n addas iawn ar gyfer addasu llif.

titanium globe valve

Mae Falf Titaniwm Globe â llaw yn falf sydd wedi'i chynllunio ar gyfer cyfryngau cyrydol iawn. Mae wedi'i wneud o aloi titaniwm neu ditaniwm (fel TA1, TA2) ac mae ganddo wrthwynebiad cyrydiad rhagorol trwy'r ffilm ocsid drwchus a ffurfiwyd ar yr wyneb.

titanium globe valve

Diamedr Enwol: DN15-DN350

Pwysedd enwol: 1.0-16.0mpa

Ystod Tymheredd: -29C- i 300C

Cyfryngau cymwys: asid cryf (fel asid nitrig), alcali cryf, lleihau cyfrwng (atalydd cyrydiad sy'n ofynnol) a hylifau proses cyrydol fel wrea ac alcali clorin

Prif Ddeunydd: Titaniwm Pur Diwydiannol (TA1, TA2) neu Alloy Titaniwm (TA10), mae TA2 yn ystyried ymwrthedd cyrydiad ac economi, defnyddir TA3 ar gyfer gofynion cryfder uchel y broses gryfhau: Mae technoleg pwyso isostatig poeth

Egwyddor Weithio

Mae egwyddor weithredol y falf gobe llaw yn seiliedig ar symudiad y disg falf ar sedd y falf. Mae'r disg falf yn symud yn llinol ar hyd llinell ganol sedd y falf, ac mae ardal drawsdoriadol y sianel llif yn cael ei haddasu trwy newid y pellter rhwng disg y falf a sedd y falf, a thrwy hynny gyflawni rheolaeth fanwl gywir a thorri'r llif yn llwyr. Yn ystod y broses gau, mae'r ddisg falf yn ffitio'n dynn yn erbyn sedd y falf o dan y pwysau a roddir gan goesyn y falf, gan sicrhau bod yr arwyneb selio yn cau yn ddibynadwy.

manual gobe valve

Mae prif gydrannau falf glôb â llaw yn cynnwys y corff falf, bonet falf, coesyn falf, disg falf, arwyneb selio, blwch stwffio ac olwyn law. Y corff falf yw prif ran y falf glôb, a ddefnyddir i ddarparu ar gyfer cydrannau eraill a chysylltu â'r system biblinell. Mae'r bonet falf yn chwarae rôl wrth selio ac amddiffyn cydrannau mewnol. Mae coesyn y falf yn cysylltu'r olwyn law a'r disg falf. Trwy gylchdroi'r olwyn law, mae coesyn y falf yn gyrru'r ddisg falf i symud i fyny ac i lawr ar hyd echel sedd y falf. Mae'r arwyneb selio wedi'i leoli ar sedd y falf a'r disg falf i sicrhau perfformiad selio'r falf yn y cyflwr caeedig. Defnyddir y blwch stwffio i atal gollyngiadau rhwng coesyn y falf a'r corff falf.

Falf glôb gwasgedd isel

LOW PRESSURE GLOBE VALVE
