Cyflwyniad Cynnyrch
Mae actuators trydan deallus cyfres FRY yn cael eu gwarantu gan dechnoleg uwch ac aeddfed yn rhyngwladol, offer prosesu o'r radd flaenaf a system gwasanaeth cyflawn. Wedi'i brofi gan y defnyddwyr: mae swyddogaethau uwch a phwerus, perfformiad sefydlog a dibynadwy, defnydd diogel a chyfleus, wedi cyrraedd y lefel uwch ryngwladol yn llawn, yn lle delfrydol ar gyfer actuators trydan wedi'u mewnforio, a ddefnyddir yn eang mewn trydan, petrolewm, papur, cemegol, dur, sment , Trin dŵr a meysydd eraill. Actuator trydan integredig deallus:
Actuator trydan integredig deallus:
◆ Perfformiad rhedeg sefydlog a dibynadwy
◆ Cysyniad dylunio cwbl ddeallus, nad yw'n ymwthiol
◆ Hunan-wiriad deallus, diagnosis a swyddogaethau amddiffyn lluosog
◆ Humanized, rhyngwyneb deialog dyn-peiriant graffigol Tsieineaidd-Saesneg
◆ Profiad gweithrediad syml a hawdd ei ddefnyddio, sylweddoli'n llawn y difa chwilod heb
Prif Baramedrau Technegol
Gwall 1.cynhenid: ±1%
2.Return gwahaniaeth: 1%
Parth 3.Dead: 0.5% ~ 10% yn addasadwy
4.Damping rym nodweddiadol: marw-guro
Lefel 5.Amddiffyn: IP67(IP68 dewisol)
6.Tymheredd amgylchedd: -25 gradd ~ +70 gradd
7. Lleithder Cymharol: ＜95% (heb anwedd)
8. Cyflenwad pŵer: 380Va.c(340V ~ 440V), 50Hz/60Hz 3PH
Gellir gwarantu perfformiad rhedeg yr actuator yn achos y gwall foltedd o ± 10% a'r gwall amlder o ±5 Hz. Gall yr actuator ddechrau fel arfer yn achos y gostyngiad foltedd uchaf o 15%, a gall redeg fel y cyflymder arferol.
• TYMHEREDD: -30 gradd C i 70 gradd C (-22 gradd F i 158 gradd F) ar gyfer clostiroedd Watertight, FM neu CSA EP, -20 gradd C i 70 gradd C ({{ 6}} gradd F i 158 gradd F) ar gyfer caeau ATEX neu IECEx
• CYFRADD GWASANAETH/DYLETSWYDD: Dosbarth C (Modwleiddio), enwol 1800 yn dechrau'r awr, 50% yn cael ei gylchredeg yn seiliedig ar dorque modylu o 50% o'r trorym graddedig. • NEWID MODUR A RHEOLI CYFLYMDER: Newid modur cyflwr solet yn cynnwys rheoli cyflymder modur 25% i 100%.
• SYNCROPHASE: Cywiro cylchdro Auto Cam a cholli amddiffyniad cam ar gyflenwadau tri cham.
• RHEOLAETHAU LLEOL: Dewisydd Agored/Cas a dewisydd Lleol/Stop/Anghysbell y gellir ei gloi (mae stop ar gael er diogelwch).
• DANGOSIAD LLEOL: Dangosydd lleoliad LCD wedi'i oleuo (0.1% cynyddrannau) gyda symbolau terfyn caeedig/agored, trorym a data statws arall.3 LED; coch-agored/melyn-canolradd/gwyrdd-caeedig (cildroadwy), blincer a larymau y gellir eu ffurfweddu.
• MOUNYDDU: Gall fod mewn unrhyw gyfeiriadedd, arwydd lleol a rheolaethau y gellir eu cylchdroi mewn cynyddrannau 90 gradd i weddu
• GORCHYMYN LLAW: lifer cydiwr Padlockable, Handwheel clocwedd i gau, yn ymddieithrio'n awtomatig pan fydd modur yn dechrau, heb fod yn cylchdroi yn ystod gweithrediad trydan.
• LUBRICATION: Olew gercas wedi'i lenwi am oes.
• SWITCHES TORQUE: Ffurfweddadwy - 40% i 100% o sgôr gydag opsiwn ffordd osgoi ar gyfer dechrau teithio
• COMISIYNU: Gosodiad anymwthiol o; terfynau teithio (opsiwn gosod ceir), rasys cyfnewid, larymau a swyddogaethau eraill trwy Offeryn Gosod Is-goch / Bluetooth (un wedi'i gyflenwi gyda phob archeb). Gellir ei ddiogelu gan gyfrinair.
• AROSOEDD TEITHIO MECANYDDOL: Mae addasiad bollt stopio yn caniatáu amrywiad o +/-5% o deithio ar bob safle pen.
COFNODI DATA A RHEOLI ASEDAU: Logio â stamp dyddiad/amser ac arddangos digwyddiadau/tueddiadau gweithredol, cychwyniadau modur a phroffiliau trorym falf. Gellir storio data falf / actuator / blwch gêr a gosod larymau gwasanaeth. Cefnogir batri pan fydd pŵer i ffwrdd. Lawrlwytho data trwy Offeryn Gosod Isgoch/Bluetooth i'w lanlwytho i gyfrifiadur personol a'i ddadansoddi trwy feddalwedd InSight2 rhad ac am ddim.
• TERFYNAU: cyflenwad pŵer M5 a therfynellau rheoli M4, sgriwiau a wasieri. Ar gyfer dargludyddion tag cylch, pŵer 16.0mm², rheolyddion 4.0mm²
• COFRESTRIADAU CEBL: 4x M25 cofnodion cebl edafu (fel arall 0.75" CNPT neu PG16) chwarennau cebl nad ydynt wedi'u cynnwys yn ein cwmpas cyflenwi • GORFFEN PAENT: Gorchudd powdr polyester 100 micron o drwch enwol. Gorchuddion - Llwyd (00-A-05), Olwyn Llaw/Llif Awto Llaw – Du.

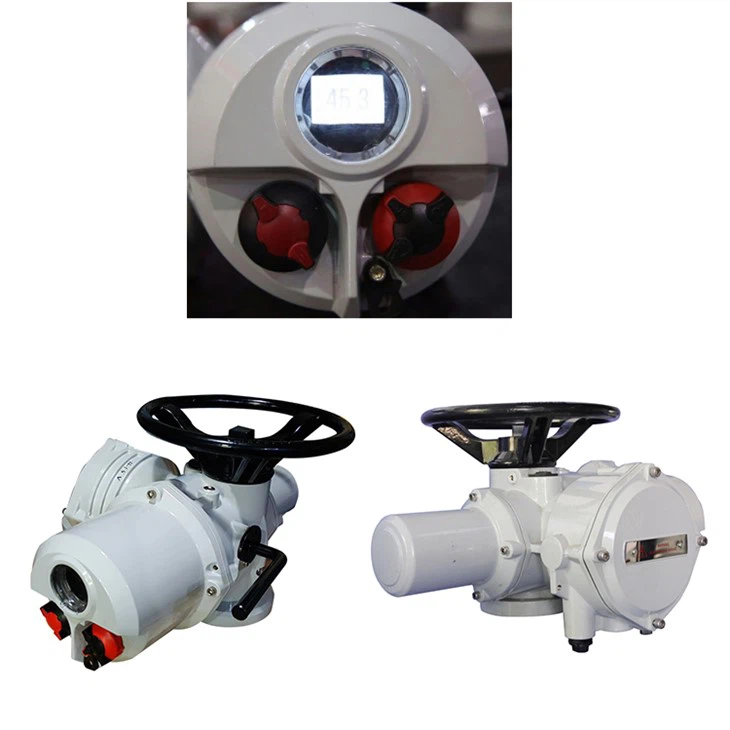

FRYQ Actuator Trydan Aml-dro
|
Model |
Cyflymder cylchdroi (rpm) |
Torque (Nm) |
Foltedd (V) |
Cyfnod (Ph) |
Amlder (Hz) |
Pwer (kW) |
Cyfredol â Gradd (A) |
Dyletswydd |
Pwysau (kg) |
|
FRYQ18 |
18 |
136 |
380 |
3 |
50 |
0.37 |
3.3 |
S2(15 munud) |
30 |
|
24 |
108 |
380 |
3 |
50 |
0.37 |
3.3 |
S2(15 munud) |
30 |
|
|
36 |
72 |
380 |
3 |
50 |
0.37 |
3.3 |
S2(15 munud) |
30 |
|
|
48 |
54 |
380 |
3 |
50 |
0.37 |
3.3 |
S2(15 munud) |
30 |
|
|
FRYQ25 |
18 |
400 |
380 |
3 |
50 |
1.1 |
5.8 |
S2(15 munud) |
46 |
|
24 |
400 |
380 |
3 |
50 |
1.1 |
5.8 |
S2(15 munud) |
46 |
|
|
36 |
298 |
380 |
3 |
50 |
1.1 |
5.8 |
S2(15 munud) |
46 |
|
|
48 |
244 |
380 |
3 |
50 |
1.1 |
5.8 |
S2(15 munud) |
46 |
|
|
FRYQ35 |
18 |
610 |
380 |
3 |
50 |
1.5 |
9.5 |
S2(15 munud) |
69 |
|
24 |
610 |
380 |
3 |
50 |
1.5 |
9.5 |
S2(15 munud) |
69 |
|
|
36 |
542 |
380 |
3 |
50 |
1.5 |
9.5 |
S2(15 munud) |
69 |
|
|
48 |
474 |
380 |
3 |
50 |
1.5 |
9.5 |
S2(15 munud) |
69 |
|
|
FRYQ40 |
18 |
1020 |
380 |
3 |
50 |
2.2 |
14.2 |
S2(15 munud) |
190 |
|
24 |
1020 |
380 |
3 |
50 |
2.2 |
14.2 |
S2(15 munud) |
190 |
|
|
36 |
845 |
380 |
3 |
50 |
2.2 |
14.2 |
S2(15 munud) |
190 |
|
|
48 |
680 |
380 |
3 |
50 |
2.2 |
14.2 |
S2(15 munud) |
190 |
|
|
FRYQ70 |
18 |
1490 |
380 |
3 |
50 |
3 |
18.2 |
S2(15 munud) |
200 |
|
24 |
1490 |
380 |
3 |
50 |
3 |
18.2 |
S2(15 munud) |
200 |
|
|
36 |
1290 |
380 |
3 |
50 |
3 |
18.2 |
S2(15 munud) |
200 |
|
|
48 |
1020 |
380 |
3 |
50 |
3 |
18.2 |
S2(15 munud) |
200 |
|
|
FRYQ90 |
18 |
2030 |
380 |
3 |
50 |
5.5 |
32 |
S2(15 munud) |
200 |
|
24 |
2030 |
380 |
3 |
50 |
5.5 |
32 |
S2(15 munud) |
200 |
|
|
36 |
1700 |
380 |
3 |
50 |
5.5 |
32 |
S2(15 munud) |
200 |
|
|
48 |
1355 |
380 |
3 |
50 |
7.5 |
32 |
S2(15 munud) |
200 |
|
|
FRYQ95 |
18 |
3000 |
380 |
3 |
50 |
7.5 |
42 |
S2(15 munud) |
200 |
|
24 |
3000 |
380 |
3 |
50 |
7.5 |
42 |
S2(15 munud) |
200 |
Cyflenwad pŵer: 380Va.c(340V ~ 440V), 50Hz/60Hz 3PH
Gellir addasu foltedd
100,110,115,120,200,208,220,230,240,270,380,400, 415,440,460,480,500,550,575,590,600,660 a 690, foltedd{4} {2} +{2} goddefgarwch % goddefiant foltedd DC: 17-36 VDC Ar gyfer cyflenwadau AC mae'r ystod SD yn defnyddio 2 cyfnodau yn unig (cyfnod-niwtral/cyfnod-cyfnod) sy'n cael eu trawsnewid a'u hunioni'n fewnol i gyflenwi'r pecyn rheoli a'r modur DC. Er mwyn cyflawni amrywiaeth llwyth cyflenwad ar 3-gyflenwadau cyfnod, dylid cysylltu actiwadyddion lluosog yn gyfartal ar draws y tri cham. Darperir tair terfynell ar gyfer cysylltiad cebl. Cyfeiriwch at y diagram gwifrau.
Meini prawf dylunio
Mae angen ystyriaeth arbennig ar gyfer moduron sydd wedi'u cynllunio ar gyfer gweithredu actuators falf. Gan nad yw rhedeg parhaus yn ofyniad gydag ynysu, insiwleiddio neu reoleiddio falfiau dyletswydd, dim ond amser dyletswydd byr sydd ei angen ar moduron. Gall llwyth falf amrywio'n ddramatig ar draws strôc ac o strôc i strôc gan fod amodau'r broses a'r falf yn amrywio. Gall yr amodau hyn amrywio o redeg ysgafn i trorym graddedig gyda chyfleuster i ragori ar y sgôr wrth ddadseilio falfiau "gludiog", nid oes gan lwythiad modur gwirioneddol unrhyw gyson. Felly mae cymhwyso amddiffyniad modur traddodiadol i foduron actuator yn ddiffygiol, gan arwain at faglu annilys neu ddim amddiffyniad o gwbl.. Mae FRY yn cydnabod natur arbennig moduron actuator ac felly wedi dylunio'r modur ystod SD a'i becyn rheoli gyda'r ddyletswydd unigryw hon ar flaen y gad .
Dyluniad modur
Mae SD yn ymgorffori inertia isel, moduron DC magnet parhaol 24 V ac wedi'u hinswleiddio dosbarth F. Diogelu rheolaeth modur Y prif amddiffyniad ar gyfer y modur yw amddiffyniad switsh torque. Trwy fesur trorym allbwn yr actuator a'i gymharu â gosodiad newid trorym agored ac agos, modur effeithiol ac yn bwysicach fyth, cyflawnir amddiffyniad falf. Mae thermostatau sy'n darparu amddiffyniad dros dymheredd, os yw'r cylch dyletswydd yn fwy na graddfa actuator, hefyd yn diogelu unedau DC. Bydd amddiffyniad rheoli SD yn atal stondin modur os bydd jamio falf. Gan ddefnyddio torque fel y prif ddull o amddiffyn moduron, ynghyd â thermostat a diogelu rheolaeth SD, mae'r gofyniad am ddulliau amddiffyn traddodiadol a'u gwendid cynhenid pan gânt eu cymhwyso i ddyletswydd amser byr, moduron llwyth amrywiol yn cael eu dileu.
Maint cebl cyflenwad pŵer
Fel gofyniad sylfaenol, rhaid i geblau gael eu maint i sicrhau nad yw'r gostyngiad mewn folt yn fwy na 10% o'r foltedd cyflenwad enwol ar y trorym graddedig. Dewis ffiwsiau Oherwydd natur unigryw'r ddyletswydd modur a chan ystyried amddiffyniad rheolaeth gynhwysfawr y DC, dylai maint ffiwsiau neu ddyfeisiadau baglu fod yn seiliedig ar amddiffyn y cebl pŵer sy'n gysylltiedig â'r actuator. Trawsnewidyddion amledd ac UPS Lle bo angen systemau UPS, ni ddylai'r cyflenwad pŵer fod ag afluniad harmonig dibwys. Yn gyffredinol, mae actiwadyddion wedi'u cynllunio i weithredu ar gyflenwadau pŵer sy'n cydymffurfio â safonau cyflenwi pŵer cydnabyddedig megis EN 50160 - Nodweddion Foltedd Trydan a Ddarperir gan systemau Dosbarthu Cyhoeddus.
Lefel Diogelu---IP68
IP yw'r talfyriad o Ingress Protection. Y sgôr IP yw'r lefel amddiffyn rhag gwrthrychau tramor
yn y lloc offer trydanol. Y ffynhonnell yw'r Comisiwn Electrotechnegol Rhyngwladol
safon IEC 60529, a fabwysiadwyd hefyd fel safon genedlaethol yr Unol Daleithiau yn 2004.
Sail y prawf perthnasol yn Tsieina yw GB 4208-2008/IEC 60529-2001 "Gradd amddiffyn cregyn (cod IP)"
gofynion safonol, y prawf asesu cydymffurfiaeth ar gyfer gradd amddiffyn amgaead o amrywiol
cynhyrchion; y radd canfod uchaf IP68. Mae lefelau arolygu cynnyrch rheolaidd yn cynnwys IP23, IP44, IP54,
IP55, IP65, IP66, IP67,IP68.
Mae pwrpas meini prawf y prawf fel a ganlyn:
Nodwch faint o amddiffyniad amgáu a bennir gan y llwyth offer trydanol;
Atal y corff dynol rhag cyrchu rhannau peryglus y tu mewn i'r casin;
Atal mater tramor solet rhag mynd i mewn i'r offer y tu mewn i'r casin;
Yn atal effeithiau niweidiol ar offer oherwydd bod dŵr yn mynd i mewn i'r lloc.
Gellir ei gyfarparu â falfiau
