Disgrifiad actuator

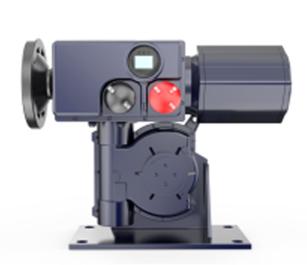

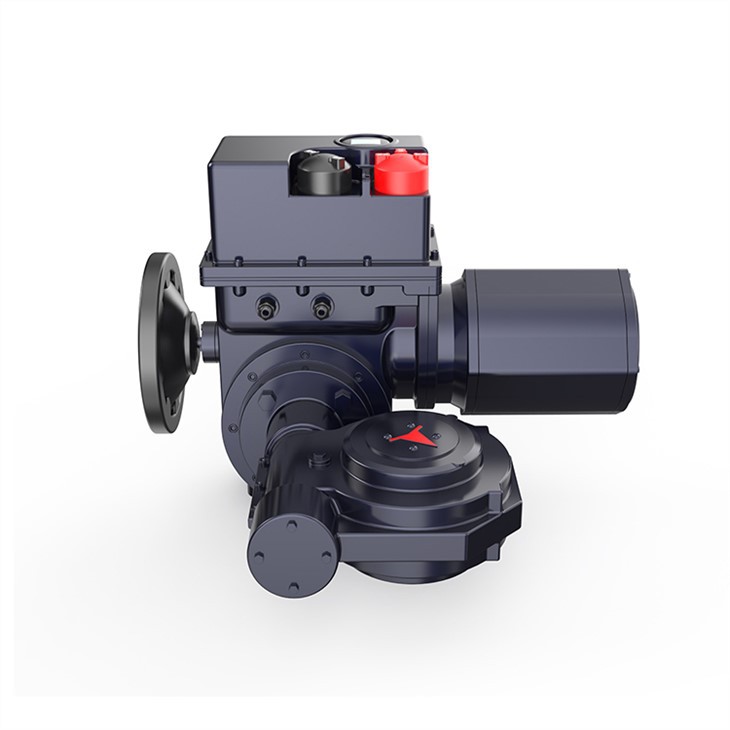

Actuator trydan chwarter-tro
Fe'i gelwir hefyd yn rhan o'r actuators derbynneb dychwelyd, ystod cylchdro cyffredinol o 0-90 gradd , y trorym allbwn yn Nm. Defnyddir yn bennaf ar gyfer: falf glöyn byw, falf bêl, falf math caead, mwy llaith, baffl a falf plwg.
Actuator elecreic tro llinol
Mae'r allbwn yn cael ei nodi gan N, ac mae'r allbwn yn ddadleoli llinol. Defnyddir yn bennaf ar gyfer falf rheoli sedd sengl, dwbl, falf llawes, falf giât, ac ati.
Actuator trydan aml-dro
Torque allbwn yn Nm, cylchdro mwy na 360 gradd. Fe'i defnyddir yn bennaf ar gyfer falf giât, falf glôb, falf sleidiau, tymheredd uchel a falf rheoleiddio pwysedd uchel, ac ati.
Prif baramedrau technegol
Signal mewnbwn: 4-20mA rhwystriant 250 Ω,0-10mA rhwystriant 200 Ω
Arwynebedd marw (sensitifrwydd): 0.3-3 y cant Gellir addasu'n barhaus
Sianel fewnbwn: un sianel mewnbwn cerrynt analog, un set o sianel cyfaint switsh.
Sianel allbwn: 4-20mA rhwystriant DC > 50 Ω. Mae'r sianel fewnbwn wedi'i hynysu o'r sianel allbwn.
Torque allbwn a theithio.
Tro llinellol: 2000N-25000N teithio 10,16,25,40,100mm
Chwarter tro: 100-40000Nm teithio 90 gradd
Aml-dro: 40-400Nm teithio 1-50 cylch
Gwall sylfaenol: ±1 y cant; ±1.5 y cant
Gwahaniaeth elw: Llai na neu'n hafal i ±1 y cant
Nodweddion dampio: Dim osciliad (osgiliad cyfnod sero)
Lefel amddiffyniad: IP67
Amgylchedd gweithredu:
1. Tymheredd: -28-- plws 70
2. Lleithder: Llai na neu'n hafal i 95 y cant
3. Ysgwyd: amledd 10-100Hz strenth, 0.5 gwaith cyflymiad disgyrchiant
4. Effaith:<>
5. Pwysedd barometrig: 72.5-106KPa
Rhaid peidio â defnyddio'r cyfryngau nwy nad ydynt yn cyrydol yn yr aer amgylchynol mewn lleoedd fflamadwy a ffrwydrol. (Mae'r cynhyrchion atal ffrwydrad i'w gweld yn sampl cynhyrchion atal ffrwydrad fy nghwmni.)
foltedd a chyflenwad pŵer: 220V--±10 y cant 50Hz
Cyfnod sengl: 220V--±10 y cant 50Hz
380V--±10 y cant 50Hz
Tri cham: 380V--±10 y cant 50Hz
Mae angen addasu foltedd arbennig, amlder ymlaen llaw.
Foltedd arbennig wedi'i addasu
Darperir y canllaw hwn i gynorthwyo i fesur ceblau cyflenwad pŵer actuator, dyfeisiau amddiffyn cylched a chyfrifo amrywiaeth trydanol. Mae'r data a ddarperir yn cael ei gyfartaleddu gan actiwadyddion o'r un maint, cyflymder a foltedd ag a gofnodwyd o ddata prawf cynhyrchu. O'r herwydd nid yw'n ddata trydanol manwl gywir ar gyfer actiwadyddion unigol, ond mae'n ddigon ar gyfer y cyfrifiadau maint uchod.
Mae tystysgrifau prawf ar gyfer actiwadyddion unigol yn darparu llwythiadau uned-benodol ar gyfer y lefelau cychwyn/stondin a graddedig trorym ac maent ar gael pan ofynnir amdanynt.
Mae'r data sydd wedi'i gynnwys ar gyfer dyletswydd safonol, 3-cyflenwadau cyfnod ar y folteddau cyffredin canlynol yn unig:
Mae actiwadyddion sy'n addas ar gyfer folteddau heblaw'r rhai a ddangosir uchod ar gael ar gais. Mewn achosion o'r fath, gellir pennu maint cyflenwad trydan trwy ddefnyddio'r foltedd agosaf a gyhoeddir yn y ddogfen hon.
50HZ | 60HZ |
380 | 208 |
400 | 220 |
415 | 400 |
440 | 440 |
500 | 460 |
690 | 480 |
- | 575 |
- | 600 |
I gael mynediad cyflym i'r data ar gyfer eich foltedd, cliciwch ar y gwerth yn y tabl uchod. Nodiadau Pwysig
● Data prawf ddim ar gael - data prawf annigonol ar gael.
● Ddim ar gael ar y foltedd hwn - ni ellir cynhyrchu'r adeiladiad penodol hwn oherwydd tynnu cerrynt gormodol.
Geirfa
● Torque graddedig - allbwn trorym catalogedig yr actuator ar lwyth llawn. Yn cynrychioli gosodiad switsh torque o 100 y cant.
● Cychwyn/Stondin - tyniad cerrynt ar y foltedd graddedig enwol yn ystod y symudiad allbwn cychwynnol neu o dan amodau stondin moduron. Mae amddiffyniad safonol SD yn atal stondin trwy gyfyngu trorym i tua 150 y cant o'r trorym graddedig pan fydd nodwedd ffordd osgoi switsh trorym wedi'i alluogi. Mae stondin hefyd yn gyfyngedig i uchafswm o 5 eiliad.
● Torque Cerrynt Graddedig - y cerrynt cyfartalog sy'n tynnu ar y foltedd graddedig enwol pan fydd yr actiwadydd yn cynhyrchu'r trorym catalog graddedig.
● Torque cyfartalog (nominal) - yn cyfateb i tua thraean o'r trorym wedi'i gatalogio graddedig. Mae'r gwerth hwn wedi'i gadarnhau ar ôl degawdau o awtomeiddio falf ac mae'n darparu cyfartaledd cynrychioliadol ar gyfer llwyth ar draws strôc falf nodweddiadol.
●Cyfartaledd (nominal) Cerrynt - tyniad cerrynt ar foltedd graddedig enwol ar gyfer trorym nominal cyfartalog (trorym â chyfradd un rhan o dair).
Opsiwn modur
Mae cylchoedd dyletswydd estynedig ar gael gyda thermostat uwch ac inswleiddio Dosbarth H ar gyfer cymwysiadau ardal nad ydynt yn beryglus.
Troswyr Amledd ac UPS
Nid yw trawsnewidyddion amledd ar gyfer gyriannau cyflymder amrywiol fel arfer yn cael eu hargymell fel cyflenwad addas ar gyfer actiwadyddion DC. Lle mae angen systemau UPS ar gyfer gweithredu wrth gefn, dylai'r cyflenwad pŵer fod ag afluniad harmonig dibwys a dylai allbynnu ton sin wir. Yn gyffredinol, mae actiwadyddion wedi'u cynllunio i weithredu ar bŵer a gyflenwir sy'n cydymffurfio â safonau rhyngwladol cydnabyddedig megis EN 50160:2010.
Goddefiadau
Gellir darparu ar gyfer y goddefiannau canlynol ar gyfer gweithrediad tymor byr. Ni fwriedir i weithrediad hirdymor gael ei gyflawni ar lefelau foltedd cyflenwad ac eithrio gwerthoedd enwol enwol yr actiwadydd a gyflenwir. Yn gyffredinol, dylai'r cyflenwad pŵer trydanol gydymffurfio â BS EN 50160:2007 (Nodweddion foltedd y trydan a gyflenwir gan rwydweithiau dosbarthu cyhoeddus) neu gyfwerth.
Rhaid lleihau'r gostyngiad foltedd a ddatblygir wrth gychwyn actuator trwy sicrhau bod y capasiti cyflenwi a'r cebl yn ddigon mawr. Bydd y cyfrifiad gostyngiad folt cychwyn yn seiliedig ar y ceryntau cychwyn/stondin a gyhoeddwyd.
Goddefiannau ansafonol | Ar gyfer goddefiannau sy'n fwy na'r rhai a ddyfynnir, cysylltwch â Rotork |
Cyflenwi pŵer di-dor | Ar gyfer systemau AC, dylai allbwn UPS gydymffurfio â safonau cyflenwi cydnabyddedig megis BS EN 50160 o ran tonffurf, harmonig ac ati. |
Goddefgarwch Foltedd | plws /-10 y cant | Yn berthnasol i berfformiad trorym graddedig yn unig; Nid yw dyletswydd cyde, cyflymder a tyniad cerrynt wedi'i warantu |
Goddefgarwch Amlder | plws /-5 y cant | Yn berthnasol i berfformiad trorym graddedig yn unig; Nid yw dyletswydd cyde, cyflymder a tyniad cerrynt wedi'i warantu |
Uchafswm y cyfanswm cychwynnol Volt Drop:IQ10-IQ35 | -15 y cant | Actuators gallu cychwyn |
Uchafswm y cyfanswm cychwynnol Volt Drop: IQ40-IQ95 | -10 y cant | Actuators gallu cychwyn |
Manyleb sylfaenol
Math | Torque | foltedd | Cyflymder | Dull gosod | Rheolaeth dull | Arbennig swyddogaeth | disgrifiad cod o bob rhan |
OA | Torque allbwn | Trorym gweithio, cynrychiolaeth ddigidol, uned: Nm | |||||
AS | K | Cyfnod sengl 220V.AC 50Hz | |||||
BS | F | Tri cham 380V.AC 50Hz | |||||
A plws RS | Cyflenwad pŵer | Sgorio amser teithio (90 gradd), cynrychiolaeth ddigidol, uned: S | |||||
B ynghyd ag RS | Amser teithio
| H | Gosod plât troed | ||||
Z | Gosodiad wedi'i osod yn uniongyrchol | ||||||
Dull Ccontrol | G | Modiwleiddio cymesurol integreiddio safonol,4-20mA | |||||
Y | Mewnbwn a reolir o bell, ar-off | ||||||
N | Deallus, 4-20mA imput | ||||||
C | Prif linell | ||||||
Dull Ccontrol | P | Gyda pheiriant yn gweithredu | |||||
Ex | Ffrwydrad-brawf | ||||||
----T | Gofynion arbennig: tymheredd uchel, isel, foltedd gweithio, dimensiwn, teithio, ac ati. |
Sylw:
1. Mae angen i'r actuator trydan sy'n ofynnol gan y dechnoleg arbennig ysgrifennu'n glir ac yn goncrid mewn trefn.
2.Pan fydd model RA300/K30HGP yn A plus RS, y trorym gweithio yw 1000Nm, cyflenwad pŵer un cam, yr amser teithio cyfan yw 30 eiliad, a gosod plât troed gydag integreiddio modulatin cymesurol â'r gweithrediad lleol.
Data defnydd trydan chwarter tro
Type | Allan rhoi grym | Torque Nm | Llawn Amser teithio | Offer fflans | Mowntio traed | Modur | （Lcyfradd oad 50 y cant） | ||||
gwaith | uchafswm | golygfa allanol | pwysau net kg | golygfa allanol | colfach sfferig
| cyfradd gwaith Kw | cyflymder cylchdroi rpm | cerrynt graddedig | cerrynt cychwynol | ||
OA10K OA10F | 100 | 150 | 25 | llun | 11 | llun | SQJ{0}} | 0.025 | 1500 | 1.00 | 2.00 |
0.025 | 0.35 | 1.20 | |||||||||
AS25K AS25F | 250 | 375 | 30 | 22 | SQJ{0}} | 0.065 | 1500 | 1.20 | 2.60 | ||
0.065 | 0.90 | 1.80 | |||||||||
BS60K BS60F | 600 | 1000 | 30 | 32 | SQJ{0}} | 0.16 | 1500 | 2.20 | 4.50 | ||
0.16 | 1.50 | 3.00 | |||||||||
A ynghyd â RS100K A plws RS100F | 1000 | 1400 | 30 | 48 | SQJ{0}} | 0.25 | 1500 | 2.60 | 5.60 | ||
0.25 | 2.00 | 6.00 | |||||||||
B ynghyd â RS160K B ynghyd â RS160F | 1600 | 2000 | 40 | 76 | SQJ{0}} | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B ynghyd â RS250K B ynghyd â RS250F | 2500 | 3000 3200 | 40 | 78 | SQJ{0}} | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B ynghyd â RS400K B ynghyd â RS400F | 4000 | 4000 4800 | 65 | 86 | SQJ{0}} | 0.4 | 1400 | 3.40 | 7.50 | ||
0.4 | 1.80 | 5.90 | |||||||||
B ynghyd â RS600K B ynghyd â RS600F | 6000 | 6000 6000 | 105 | 92 | SQJ{0}} | 0.55 | 1400 | 3.40 | 9.60 | ||
0.4 | 2.50 | 7.50 | |||||||||
B ynghyd â RS800F | 8000 | 9600 | 105 | 137 | SQJ{0}} | 0.65 | 1400 | 2.50 | 9.60 | ||
B ynghyd â RS1000F | 10000 | 12000 | 125 | 137 | 1.1 | 2.50 | 9.60 | ||||
B ynghyd â RS1200F | 12000 | 14000 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
B ynghyd â RS1400F | 14000 | 15600 | 125 | 137 | 1.1 | 1400 | 2.80 | ||||
